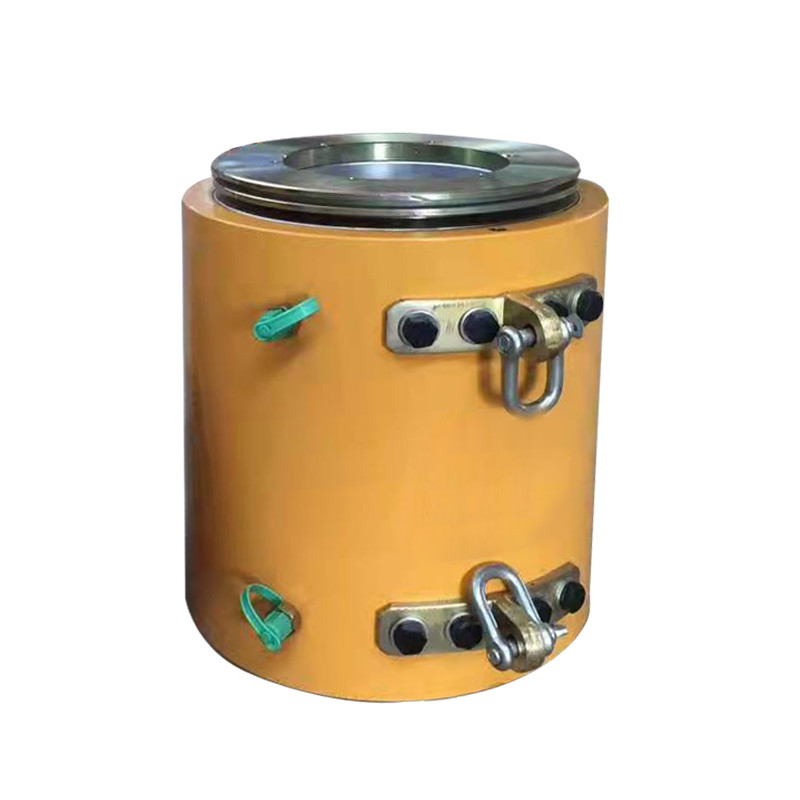

YDC scrive la sollecitazione del centro vuoto idraulico Jack Multi Strand Post Tensioning Jack

Caratteristiche della cavità idraulica Jack del centro

1. YDC scrive la sollecitazione della presa è una presa rilevata in anticipo per tutti gli usi del attraverso-cuore, che è usata per le operazioni di tensionamento di vari ancoraggi d'acciaio del filo. Ampiamente usato nelle grandi costruzioni di post-tensionamento, nelle strutture, nei ponti del calcestruzzo precompresso, in roccia che si ancorano, nelle strutture idrauliche, nel fondamento che si ancorano ed in altri progetti importanti.
2. Le parti principali della presa sono fatte dell'acciaio ad alta resistenza, che ha le caratteristiche della struttura compatta, del volume leggero e piccolo, di breve lunghezza assiale e di breve lunghezza riservata di tensione di filo d'acciaio, che può conservare il materiale d'acciaio del filo. Ed il sollevamento è flessibile, durevole, facile da operare e facile da mantenere.
3. il tipo presa di YDC è un genere alimentazione-attraverso di presa, che è un'attrezzatura di tensionamento rilevata in anticipo multiuso. È facile da operare, pricipalmente usato per il unico foro che sottopone a tensione e può anche essere usato per il precaricamento lungo e breve. Sottoporre a tensione ed effettuare un analisi guasti ed adatto a pacchi del filo di acciaio ed a fili ad alta resistenza di varie specifiche.

Diagramma della cavità idraulica Jack del centro

1, posizionando dado 2, spina 3, anello 4, cilindro 5, pistone 6, manica 7, anello 8, ugello di olio 9, piatto di sigillatura 10, anello del cuore di compressione

Installazione di Post-tensione Jack ed Anchorage

1. Il filo d'acciaio sarà infilato nella galleria riservata della struttura e la lunghezza esposta del filo d'acciaio all'estremità di tensionamento è richiesta di essere 200-250mm più lunghi della lunghezza utile della presa. Il filo d'acciaio deve essere tagliato con una smerigliatrice di disco sottile senza estremità sciolta o «estremità approssimativa» per evitare la perforazione difficile.

2. Riguardi l'estremità del pacco del filo di acciaio del piatto funzionante dell'ancora, spingala verso la base di appoggio dell'ancora ed allinila con la spina.

3. Installazione delle clip funzionanti dell'ancora: prima dell'installazione delle clip, usi gli anelli d'acciaio insieme, poi per premere ogni paio delle clip per spingerle nel foro conico del piatto dell'ancora lungo il filo d'acciaio e poi per spingerle finché non si muovano più.

4. Installazione del piatto di limite: il piatto di limite è progettato secondo il piatto funzionante dell'ancora ed ha abbinato con il foro del piatto dell'ancora.

5. Installazione della presa: in primo luogo leghi l'estremità del pacco d'acciaio del filo con un perno del cavo, quindi sollevi la presa e metterla sul filo d'acciaio e metta l'apertura di sostegno della copertina della presa sull'esterno del piatto di limite. Attualmente, la presa può essere stata allineata in modo coassiale.

6. Installi l'ancora dello strumento sul labbro di sostegno all'estremità del pistone.

La presa è usata congiuntamente alla pompa di olio sostenente. Il circuito di tensionamento dell'olio della pompa di olio è collegato all'ugello di tensionamento della cavità della presa ed il manometro calibrato inoltre è collegato al circuito dell'olio. Il circuito di ritorno dell'olio della pompa di olio è collegato all'ugello di olio di ritorno della cima dispettosa asciutta e la valvola di sicurezza del circuito dell'olio è regolato a 10MPa per assicurare la sicurezza.
