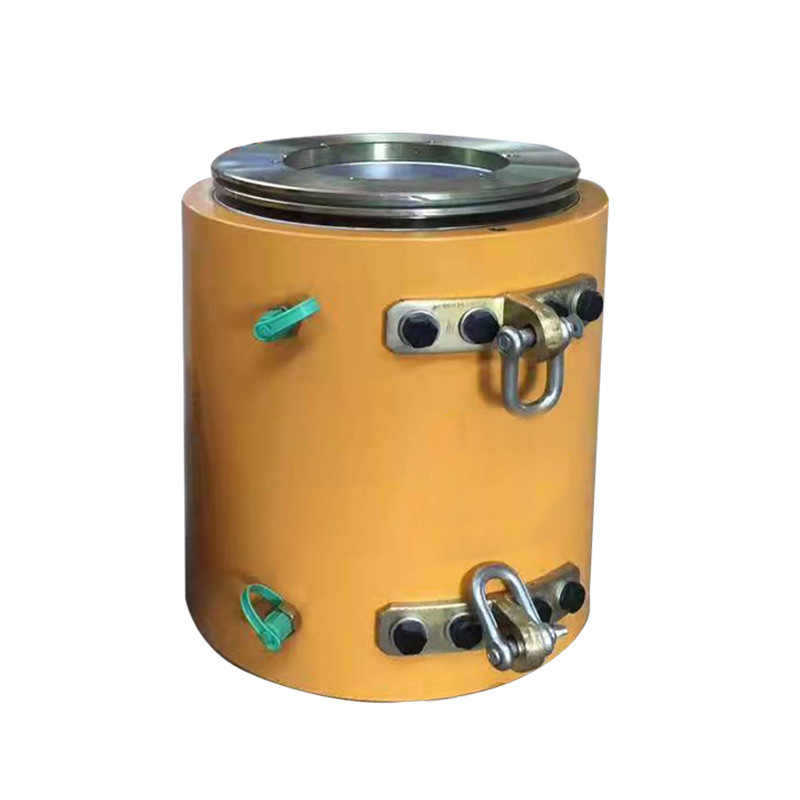

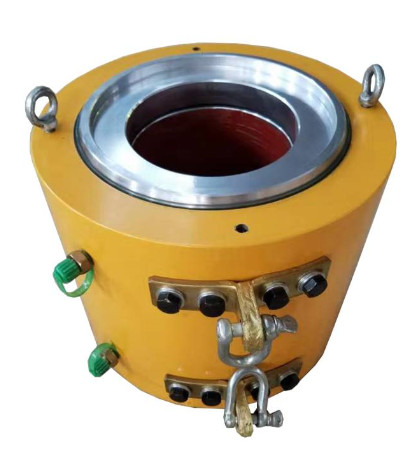

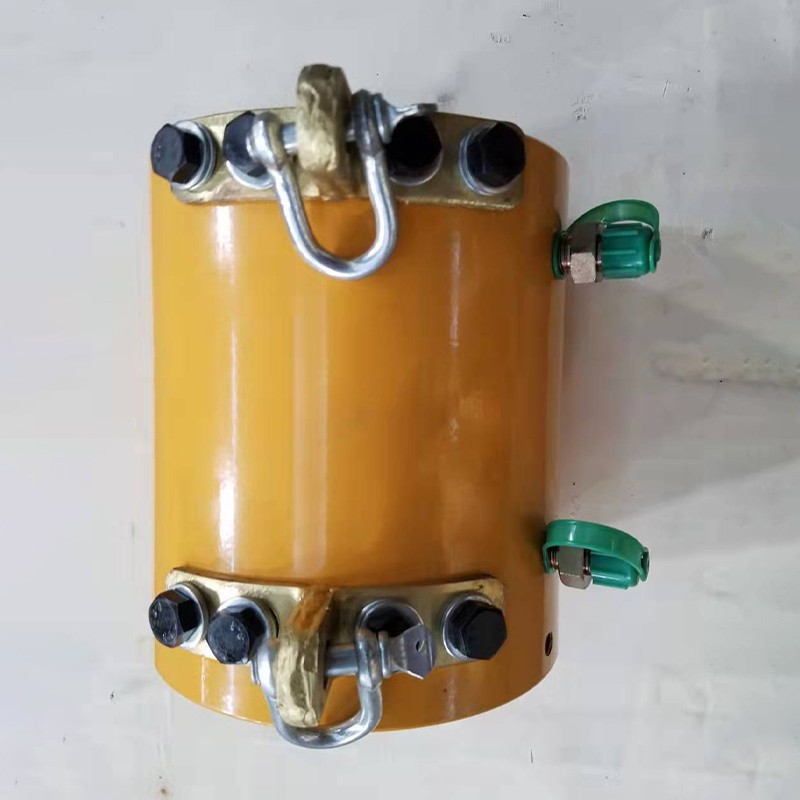

La macchina su ordinazione della costruzione di ponte ha precompresso la tensione Jack di sollecitazione idraulico della posta

Caratteristiche della cavità idraulica Jack del centro

1. YDC scrive la sollecitazione della presa è una presa rilevata in anticipo per tutti gli usi del attraverso-cuore, che è usata per le operazioni di tensionamento di vari ancoraggi d'acciaio del filo. Ampiamente usato nelle grandi costruzioni di post-tensionamento, nelle strutture, nei ponti del calcestruzzo precompresso, in roccia che si ancorano, nelle strutture idrauliche, nel fondamento che si ancorano ed in altri progetti importanti.
2. Le parti principali della presa sono fatte dell'acciaio ad alta resistenza, che ha le caratteristiche della struttura compatta, del volume leggero e piccolo, di breve lunghezza assiale e di breve lunghezza riservata di tensione di filo d'acciaio, che può conservare il materiale d'acciaio del filo. Ed il sollevamento è flessibile, durevole, facile da operare e facile da mantenere.
3. il tipo presa di YDC è un genere alimentazione-attraverso di presa, che è un'attrezzatura di tensionamento rilevata in anticipo multiuso. È facile da operare, pricipalmente usato per il unico foro che sottopone a tensione e può anche essere usato per il precaricamento lungo e breve. Sottoporre a tensione ed effettuare un analisi guasti ed adatto a pacchi del filo di acciaio ed a fili ad alta resistenza di varie specifiche.

Installazione di Post-tensione Jack ed Anchorage

1. Il filo d'acciaio sarà infilato nella galleria riservata della struttura e la lunghezza esposta del filo d'acciaio all'estremità di tensionamento è richiesta di essere 200-250mm più lunghi della lunghezza utile della presa. Il filo d'acciaio deve essere tagliato con una smerigliatrice di disco sottile senza estremità sciolta o «estremità approssimativa» per evitare la perforazione difficile.

2. Riguardi l'estremità del pacco del filo di acciaio del piatto funzionante dell'ancora, spingala verso la base di appoggio dell'ancora ed allinila con la spina.

3. Installazione delle clip funzionanti dell'ancora: prima dell'installazione delle clip, usi gli anelli d'acciaio insieme, poi per premere ogni paio delle clip per spingerle nel foro conico del piatto dell'ancora lungo il filo d'acciaio e poi per spingerle finché non si muovano più.

4. Installazione del piatto di limite: il piatto di limite è progettato secondo il piatto funzionante dell'ancora ed ha abbinato con il foro del piatto dell'ancora.

5. Installazione della presa: in primo luogo leghi l'estremità del pacco d'acciaio del filo con un perno del cavo, quindi sollevi la presa e metterla sul filo d'acciaio e metta l'apertura di sostegno della copertina della presa sull'esterno del piatto di limite. Attualmente, la presa può essere stata allineata in modo coassiale.

6. Installi l'ancora dello strumento sul labbro di sostegno all'estremità del pistone.

Tecnica del fondo di Post-tensione Jack ed Anchorage
La precompressione dell'ingegneria è di applicare lo sforzo pre-di tensionamento alle barre d'acciaio nel modulo di tensione prima delle componenti strutturali dell'ingegneria è sottoposta ai carichi esterni, in modo da migliorare la rigidezza delle componenti, ritardare l'aspetto delle crepe ed aumenta la durevolezza delle componenti. Generalmente, una presa asciutta attraverso tipa è usata per la costruzione di tensionamento del tendine rilevato in anticipo. C'è una presa asciutta attraverso tipa secondo le indicazioni della cifra 1, che include un cilindro cilindrico 105 dell'olio e un pistone 103 installato nel cilindro 105 dell'olio. Il pistone 103 una manica 104 del attraverso-centro è inserito e la manica 104 del attraverso-centro è installata nel cilindro 105 dell'olio tramite il piatto di sigillatura posteriore 102. Il cilindro 105 dell'olio è posizionato all'estremità esterna del piatto di sigillatura posteriore 102 ed è fornito di una copertura di estremità posteriore 101 unita con la manica 104 del attraverso-centro. Il cilindro dell'olio la parte frontale di 105 misura con un piatto di sigillatura anteriore 106. Poiché alimentazione-attraverso la manica è installato e riparato nel cilindro dell'olio dal piatto di sigillatura posteriore e dalla copertura di estremità posteriore, alimentazione-attraverso la presa è grande nella dimensione e pesante nel peso. La pressione di olio di lavoro massima è circa 50MPa ed il carico di lavoro (tonnellata) e rapporto del peso corporeo (chilogrammo) è 1:0.7~1.5, cioè, il peso del alimentazione-attraverso la presa asciutta con un carico di lavoro di 100 tonnellate è 70Kg~150Kg; è difficile da muoversi durante l'operazione di tensionamento della costruzione del tendine rilevato in anticipo, l'efficienza della costruzione è bassa e l'intensità del lavoro dell'operatore è alta.
