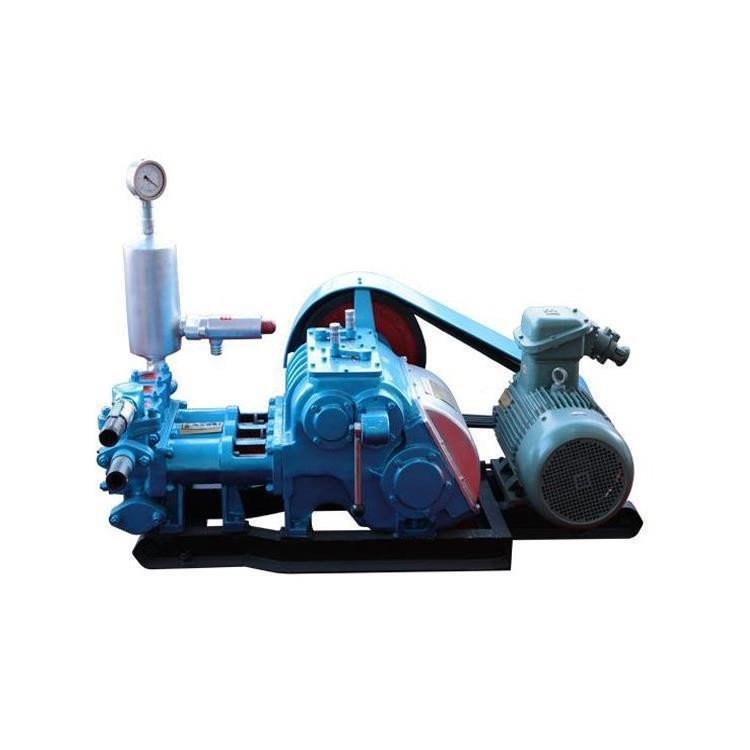

Pompa idraulica a pistoni ad alta pressione con pompa di fango tripla con motore a olio

Pompa idraulica a pistoni ad alta pressione con pompa a fango tripla a motore ad olio

Descrizione della pompa di fango a pistoni

Le pompe a pistoni reciproci (chiamate anche pompe a fanghi o pompe di potenza) sono ampiamente utilizzate per la perforazione di pozzi di petrolio e gas.I vantaggi della pompa a spostamento positivo a reciproco includono la capacità di spostare fluidi ad alto contenuto di solidi carichi di abrasivi, capacità di pompare grandi particelle, facilità di funzionamento e manutenzione, affidabilità,e la capacità di funzionare su un'ampia gamma di pressioni e portate modificando i diametri dei cilindri di compressione e dei pistoni.

Parametri tecnici delle pompe Bw

Caratteristiche della pompa di fango BW

1. Ha un flusso a quattro velocità che può soddisfare le esigenze di impianti di perforazione di grande e piccolo diametro, la gamma di regolazione del flusso è ampia e la selezione dei parametri è ragionevole.Può soddisfare le esigenze di trivellazione del nucleo di diversi diametri, diverse profondità di buchi e diversi nuclei geologici.

2. Il pistone è un pistone di gomma poliuretanica di tipo S auto sigillatore con forma di ciotola e retro in nylon, che migliora notevolmente la durata di vita.

3La staffa è dotata di cinque anelli di tenuta a prova di polvere per impedire che il fango dell'estremità idraulica entri nell'estremità di alimentazione e nel filtro dell'olio lubrificante dell'estremità di alimentazione.È stato dimostrato da numerosi test di produzione che la tenuta è affidabile e le prestazioni sono buone- Prolunghi la vita del cambio.

4Le valvole d'ingresso e di uscita utilizzano sfere d'acciaio e sul coperchio della valvola c'è un cuscinetto di gomma che assorbe il suono per ridurre il rumore dell'impatto.

6Struttura compatta e aspetto bellissimo.

7Buon smontaggio, facile manutenzione e spostamento.

Preparazioni prima di avviare la pompa
Dopo che la pompa di imballaggio non è stata utilizzata o è stata reinstallata per un lungo periodo, devono essere effettuate le seguenti preparazioni prima dell'avvio:
1Controllare se l'olio lubrificante di ciascuna parte è sufficiente.
2Controllare che il tubo di aspirazione del filtro dell'acqua non sia ostruito.
3Controllare se il movimento di ciascuna parte mobile è bloccato.
4. Verificare se il cambio di velocità di ciascun meccanismo di cambio di velocità è accurato e affidabile.
5Controllare se i dispositivi di fissaggio sono sciolti, in particolare se il gomma del pistone che preme il dado di blocco e il filo di collegamento tra la testa trasversale e la canna del pistone sono stretti.

Processo di lavoro della pompa di fango BW

1Processo di inalazione

Durante il lavoro, la macchina motrice spinge l'albero principale e la manopola fissata su di esso a ruotare attraverso componenti di trasmissione come cinture, albero di trasmissione e ingranaggi.Quando la manopola ruota in senso antiorario da sinistra a destra dalla posizione orizzontale, il pistone si sposta verso l'estremità di potenza 2, la pressione nel cilindro liquido diminuisce gradualmente e si forma un vuoto. , fino a quando il pistone si sposta verso il centro morto destro.

Processo di scarico

Dopo aver completato il processo di aspirazione sopra menzionato, la manopola continua a ruotare nel senso antiorario.e il liquido nella bombola viene spremutoLa pressione aumenta, la valvola di aspirazione viene chiusa, la valvola di scarico viene spinta e il liquido entra nel tubo di scarico fino a quando il pistone si sposta verso il centro morto sinistro.
