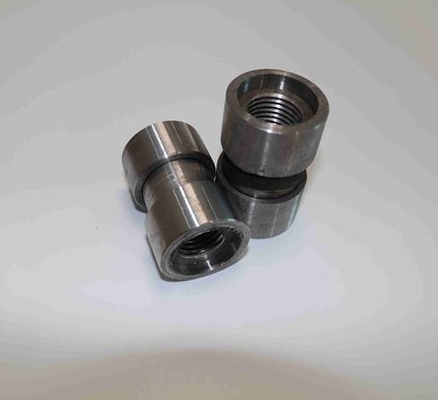

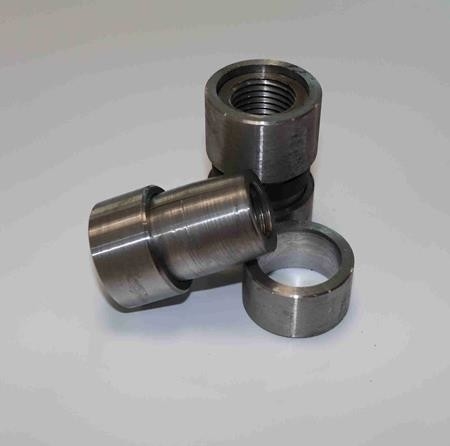

Spacchi il tondo per cemento armato della manica unito per costruzione 0,5 - 0.8kg

Descrizione dell'articolazione di armatura a manica divisa

La giunzione a barra di acciaio a manica divisa è un nuovo tipo di giunzione a filo retto a rotolamento a costolette.e poi le due maniche semicircolari e la testa del filo d'acciaio sono bloccati dalla manica di blocco in modo che siano collegati in un corpo per raggiungere lo scopo di connessione.

Vantaggi del giunto di armatura a manica divisa

1La velocità di costruzione dell'attracco è veloce, il che può risparmiare efficacemente il tempo di costruzione delle fondamenta dei pali e accorciare il periodo di costruzione.
2- Alta resistenza di connessione e affidabile qualità della giunzione.La resistenza dell'articolazione raggiunge il livello più alto nella norma industriale "Regolamenti tecnici generali per il collegamento meccanico delle barre di acciaio" JGJ107 - requisiti di prestazione dell'articolazione di livello I;
3. Il trattamento della testa del filo e la connessione in loco sono facili da usare, sicuri e affidabili;
4La manica e la testa del filo di acciaio sono strettamente combinate e le prestazioni sono stabili e affidabili;
5. adottare maniche a vite positive e negative, girando le maniche, la distanza tra le facce finali di due barre di acciaio collegate può essere regolata in piccola quantità,che è conveniente per la costruzione;
6Dopo il collegamento, le due barre d'acciaio sono sullo stesso asse e la neutralità è buona;
7L'apparecchiatura di lavorazione della fine del filo e la macchina di ricricciatura della manica hanno una bassa potenza, un basso consumo di energia, nessuna speciale distribuzione di potenza, nessun funzionamento a fiamma aperta e possono essere costruiti tutto il giorno,che è rispettoso dell'ambiente e risparmia energia.
8Rispetto alla tecnologia di costruzione con saldatura ordinaria, può ridurre efficacemente i costi e risparmiare denaro.

Parametri tecnici dell'articolazione in armatura a manica divisa

Punti chiave dell'operazione di costruzione:
1- testa piatta sulla faccia finale della barra d'acciaio: la testa piatta ha lo scopo di rendere la faccia finale della barra d'acciaio perpendicolare all'asse del metallo di base,e allo stesso tempo tagliare la parte piegata della testa della barra di acciaioÈ consigliabile utilizzare una macchina di taglio a rulli o altre attrezzature speciali di taglio e il taglio a gas è severamente vietato.
2. Rimozione delle costole e filato di laminazione: utilizzare una macchina per la rimozione delle costole di una barra di acciaio e per la laminazione di un filo rettilineo per trasformare l'estremità della barra di acciaio da collegare in un filo.La lunghezza effettiva del filo della testa del filo lavorato non è inferiore a 1/2 della lunghezza della manica di collegamento, e l'errore ammissibile è di +2P (P è il passo). Durante la lavorazione della testa di filo deve essere utilizzato un liquido lubrificante a base d'acqua e non deve essere utilizzato un liquido lubrificante a base di olio.
3Ispezione della qualità delle estremità del filo: l'operatore controlla la qualità delle estremità del filo lavorato e le estremità del filo non devono essere danneggiate o scivolare.
4. sollevare la sezione superiore della gabbia di rinforzo,e allinearlo con il corrispondente rinforzo della sezione inferiore della gabbia di rinforzo secondo la posizione contrassegnata sul rinforzo. Dopo che le barre d'acciaio sono fondamentalmente allineate, prendere il manico di blocco superiore alla barra d'acciaio superiore, quindi fibbia il manico, e bloccare il manico di blocco superiore dopo che la fibbia è installata;
5. Mettere le maniche di chiusura sulle estremità superiore e inferiore, e inizialmente bloccare le maniche di chiusura alle due estremità con un martello a mano e una chiave inglese;
6. premere due volte con le pinze idrauliche per completare l'assemblaggio della manica.

Applicazioni del giunto di armatura a manica divisa
A causa delle prestazioni affidabili e del processo semplice del giunto di barre di acciaio a manica divisa, non è necessario torcere le barre di acciaio durante l'operazione di collegamento,e i componenti composti da più barre d'acciaio possono essere collegati separatamente dopo l'allineamento di ciascun manico, quindi può essere ampiamente utilizzato in varie strutture.
Nella costruzione di collegamenti di barre d'acciaio, è particolarmente adatto per la giunzione di fondo di gabbie d'acciaio, il collegamento di barre d'acciaio tra componenti prefabbricati e calcestruzzo gettato in posizione,il collegamento tra le pareti del diaframma sotterraneo e le travi e le lastre, e la costruzione di collegamenti a barre di acciaio tra componenti in acciaio.
