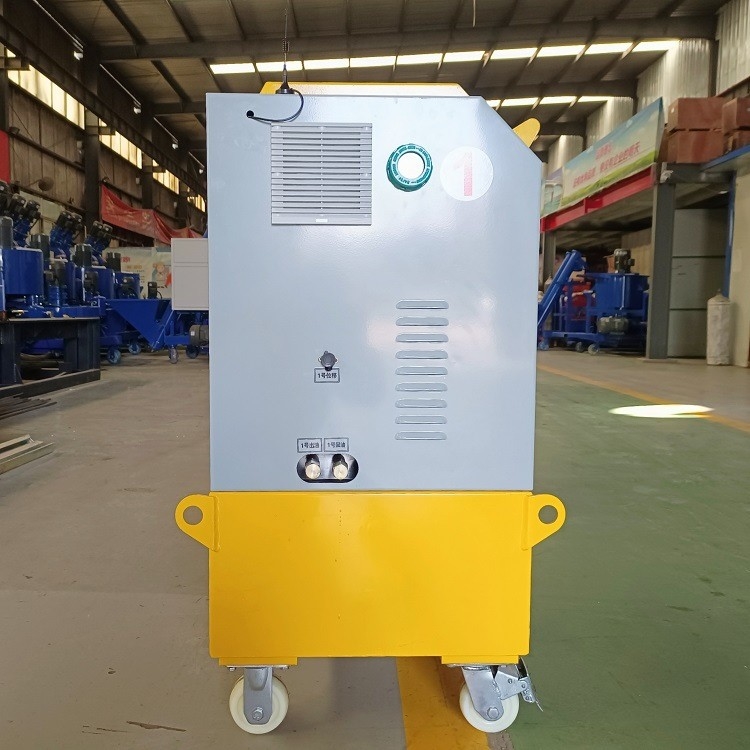

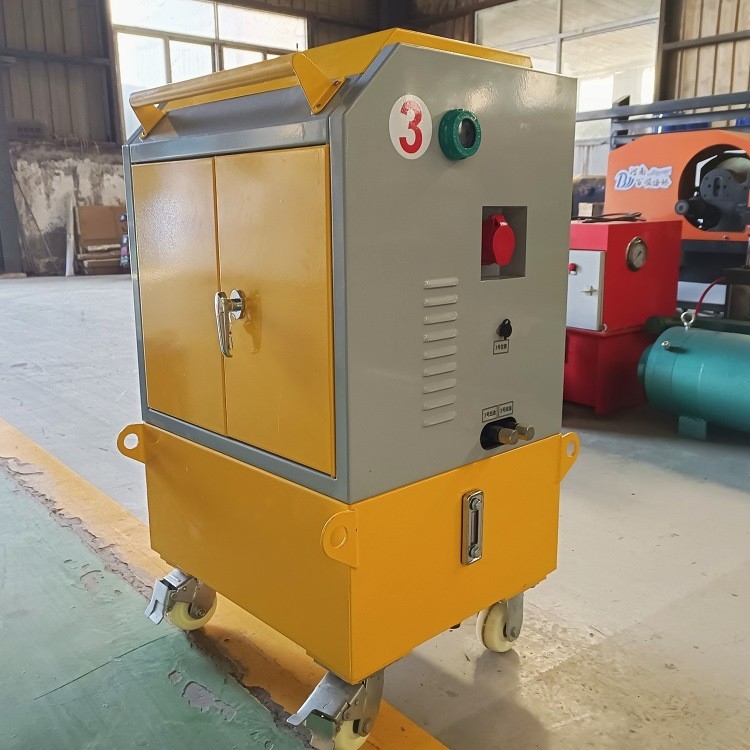

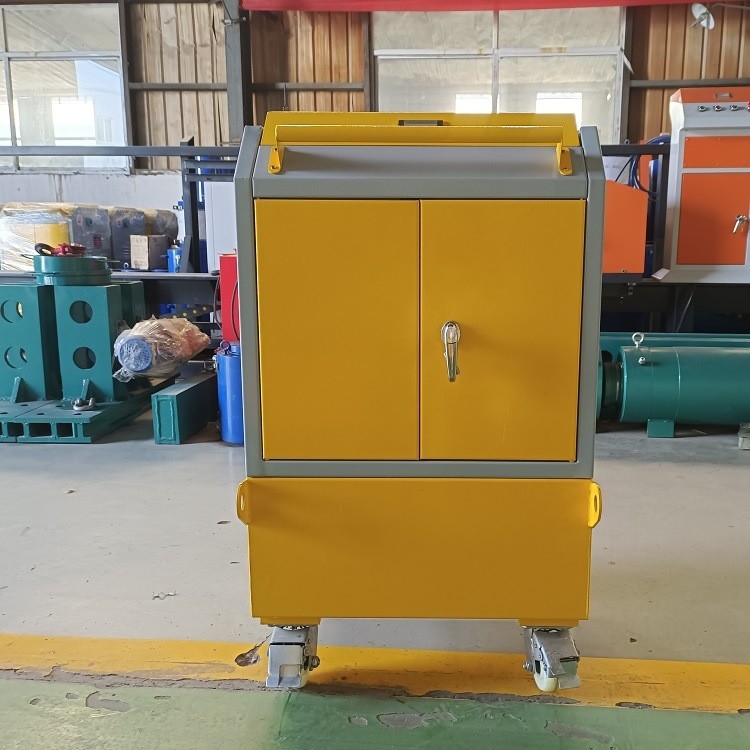

Sistema di tensionamento intelligente rilevato in anticipo CNC Jack For Construction

Funzionamento dello schermo di tensione di controllo
(1) seleziona il tipo del fascio ed il tipo da sottoporre a tensione.
(2) entra nell'elenco attività di tensionamento, determina se il numero del fascio, il tipo del fascio ed il numero del piedistallo sono coerenti con quei pubblicati e poi controlli le travi di acciaio che devono essere allungate e clicchi OKAY per entrare nell'interfaccia di controllo di tensionamento.
(3) dopo avere entrato, se i dati di tensionamento sono corretti dopo che la presa è installata, nel gabinetto di controllo principale in primo luogo preme [il bottone della pompa di olio] per girare sul motore della stazione di servizio ed inizia a girare, poi clicca il bottone di tensionamento dell'operazione sullo schermo principale e preme il bottone nell'interfaccia aperta di recente gli aspettare del bottone [di inizio] la macchina ausiliaria all'inizio, la macchina principale clicca il bottone [di inizio] per diventare non disponibile e poi preme [il bottone della pompa di olio] del gabinetto di controllo ausiliario per iniziare la stazione di servizio ausiliaria della macchina e preme il bottone verde [di inizio] per iniziare sottoporre a tensione su.

Parametro tecnico del sistema di tensionamento sincrono

Processo d'allungamento intelligente:
①Clicchi il bottone [di inizio] per entrare nella prima fase di controllo di tensione, il valore obiettivo di tensione è σcon di 15%, il sistema controlla automaticamente il valore di tensione per raggiungere il valore obiettivo ed entra nella fase della sincronizzazione del carico ed automaticamente aggiunge la pressione controllare la tensione per tenere intorno al valore obiettivo all'interno della gamma di 1%, il sistema registra automaticamente la tensione e l'allungamento reali del cilindro dopo che il carico è completato e l'operatore della presa misura la quantità esposta della clip dello strumento e la registra.
②Dopo che il completamento della prima fase di sincronizzazione del carico, entra nella seconda fase di controllo di tensione. Il valore obiettivo della forza di tensione è σcon di 30%. Il sistema controlla automaticamente il valore di tensione per raggiungere il valore obiettivo e fornisce la fase della sincronizzazione continua del carico. All'interno di 1% del valore obiettivo, il sistema registra automaticamente la tensione e l'allungamento reali del cilindro dopo che il carico è completato e l'operatore della presa misura la quantità esposta della clip dello strumento e la registra.
③Dopo che il completamento della seconda tappa della sincronizzazione del carico, entra nella terza fase di controllo di tensione. Il valore obiettivo della forza di tensione è σcon 103%. Il sistema controlla automaticamente il valore di tensione per raggiungere il valore obiettivo e fornisce la fase della sincronizzazione continua del carico. All'interno di 1% del valore obiettivo, il sistema registra automaticamente la tensione e l'allungamento reali del cilindro dopo che il carico è completato e l'operatore della presa misura la quantità esposta della clip dello strumento e la registra. Dopo la tenuta del carico per 5 minuti, entra nella fase d'ancoraggio di controllo ed il sistema controlla automaticamente l'ancoraggio scaricante.
④Dopo che l'ancoraggio è completato, il sistema controlla automaticamente la presa per andare appoggio, rimuove l'ancora dello strumento e la presa e le misure e le annotazioni dell'operatore della presa la quantità esposta della clip funzionante dell'ancora e prepara per l'insieme seguente di sottoporre a tensione della trave di acciaio.

Domanda ed esportazione di dati di risultato di tensione
(1) clicca sopra l'ospite «rapporto di estensione» per fornire l'interfaccia dell'operazione della dichiarazione di tensione
(2) per i dati esporti, direttamente clicchi «il disco di U per leggere e scrivere», selezioni il tempo d'allungamento nell'interfaccia a finestra di dialogo e poi clicchi [il bottone di dati dell'esportazione] per esportare il rapporto d'allungamento corrispondente di dati, il file esportatore è nella D: Dentro il UDisk.
(3) segnalazione dell'allungamento dei risultati
La curva del cambiamento della forza di tensione e del valore dell'allungamento è caricata automaticamente durante il processo di tensionamento ed il risultato di tensionamento è caricato automaticamente dopo che sottoporre a tensione è completato. Il computer della gestione del giacimento del fascio riferisce simultaneamente la curva trattata di tensionamento ed i risultati di tensionamento al centro superiore del monitoraggio di informazioni attraverso la rete per riferimento e l'esame.
