Evidenziare
impianto di perforazione di trapano idraulico del cingolo 380V
,Impianto di perforazione di trapano idraulico del cingolo 5.8KG
,macchina della piattaforma di produzione della roccia
-
Tipo di potereDiesel
-
tensione380V
-
Peso5,8 CHILOGRAMMI
-
Diametro di perforazione90mm, 105mm
-
Profondità di perforazione30m
-
calibro dell'asta di trivellazione89/76mm*3m/pc
-
Diametro di perforazione90-150mm
-
Pressione di esercizio0.7-1.7Mpa
-
Consumo dell'aria9-14m3/min
-
Dimensione (l*w*h)6500mm*2210mm*2700mm
-
Luogo di origineLa CINA
-
MarcaZT
-
CertificazioneCE ISO
-
Numero di modelloZTC153
-
Quantità di ordine minimo1pc
-
PrezzoUSD15000-22000/PC
-
Imballaggi particolaricaso di legno
-
Tempi di consegna7-15 giorni del lavoro
380V per l'esplorazione idraulica
Perforazione idraulica a trascinatore per perforazione di roccia per costruzione di costruzioni

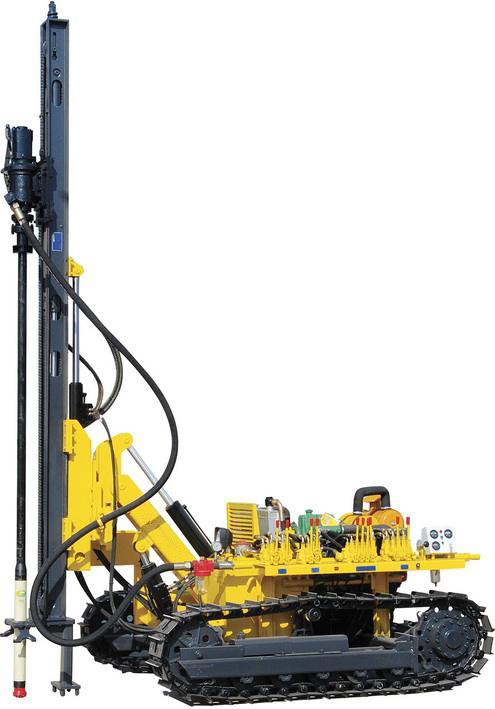

Descrizione della trivella ZTC153
1, nuovo sistema di propulsione
utilizza un sistema di propulsione a catena a idrocilindro, struttura compatta, grande forza di sollevamento e stabilità.
2, sistema di controllo centralizzato
Dispone di un sistema idraulico avanzato e di un sistema di via aerea, tutte le mosse sono controllate centralmente, facile e conveniente.
Valvola idraulica per realizzare diversi movimenti del braccio di trivellazione, garantendo stabilità della trivellazione e elevata efficienza per la trivellazione della roccia.
La valvola di accelerazione unidirezionale appositamente progettata nel sistema idraulico può realizzare la regolazione della velocità senza gradini per la rotazione, per aumentare l'applicabilità per vari strati di roccia e l'efficienza del lavoro.
3, affidabile potenza abbinata
fornendo il motore diesel YC4D80-T21 da 56 kW e il motore elettrico da 45 kW per questo impianto di perforazione.
Il serbatoio dell'acqua e il radiatore idraulico dell'olio garantiscono il funzionamento sicuro e affidabile del sistema idraulico del motore diesel e della trivellazione.
La pompa a ingranaggio singolo connesso fornisce la forza motrice per il sistema di propulsione e il sistema di rotazione rispettivamente tramite la valvola di deviazione. Il sistema idraulico è più stabile e affidabile.
4, la catena di trascinamento per proteggere tutti i tubi di aria e i tubi di olio dai danni, aumentare la vita utile del tubo.
5, testa di potenza potente con doppio motore
Il propulsore a rotazione adotta riduttore planetario e motore oscillante con tecnica avanzata straniera.
6, dispositivo di protezione diesel
sistema di inalazione naturale combina un filtro dell'aria del deserto, un secondo filtro dell'aria e un filtro dell'olio per migliorare l'applicabilità in ambienti ostili e la durata di vita del diesel
La trivellazione utilizza una fonte di aria pulita dal compressore d'aria e disconnette il modo naturale di inalazione del diesel.
La valvola dell'acceleratore unidirezionale può regolare e stabilizzare il flusso d'aria del gasolio.
L'asciugatrice d'aria può rimuovere l'acqua dalla fonte d'aria del compressore d'aria in modo efficiente.
7, affidabile quattro ruote e una cintura
la cintura mobile integrata si installa comodamente con prestazioni affidabili.
La ruota della catena di controllo, la molla del tenditore e il cilindro di turgor possono garantire un grado di tendenza della cintura di trascinamento adeguato.

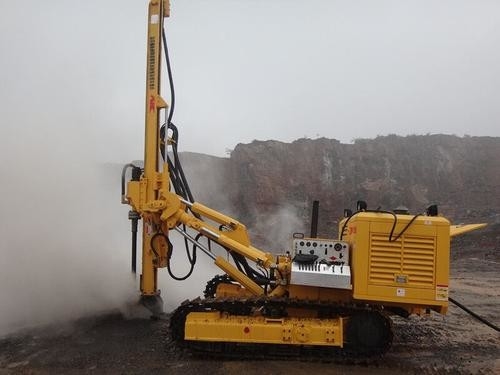

Applicazione della ZTC153 impianto di perforazione a strisce:
Parametri tecnici della trivella ZTC153:
| Diametro di perforazione | φ90 -φ150 mm | profondità di perforazione | 30 metri | |
| Durezza della roccia | f=6~ 20 | Velocità di viaggio | 2.5 km/h | |
| Capacità di arrampicata | 30° | Sistema elettrico | 24V | |
| Tipo di potenza | Motori diesel e motori elettrici | Capacità del serbatoio diesel | 70(L) | |
| Capacità del serbatoio dell'olio | 155(L) | Peso totale della macchina | 5.8t | |
| Dimensione del trasporto (lunghezza)×larghezza×altezza) | 6500×2210×2700 mm | |||
| Sistema di propulsione | Modello di motore diesel | YC4D80-T21 | ||
| Potenza nominale di uscita del motore diesel/Velocità | 56 kW/2200 giri/min | |||
| Modello di motore elettrico | Y-B35-225M | |||
| Potenza del motore del motore elettrico/velocità di rotazione | 45kw/1450 giri/min | |||
|
Testa di alimentazione (Doppia motore) |
(14MPa)coppia di uscita | 3200N·m | ||
| velocità di rotazione di uscita | 60 giri al minuto,90 giri al minuto,120 giri al minuto,200 giri al minuto | |||
| Propulsore | metodo di alimentazione | cilindro di olio alla catena | ||
| una volta lunghezza di propulsione | 3000 mm | |||
| Compensazione della lunghezza di propulsione | 900 mm | |||
| forza di propulsione | ~ 15kN | |||
| Forza di sollevamento | ~ 20kN | |||
| velocità di propulsione | 00,8 m/s | |||
| Velocità di propulsione elevata | 1.5 m/s | |||
| Velocità di sollevamento | 00,8 m/s | |||
| Velocità di sollevamento rapida | 1.5 m/s | |||
| Sistema idraulico | Pressione massima del sistema idraulico | 17.5MPa | ||
| Pressione di lavoro della trivella | 17.5MPa | |||
| Pressione massima di propulsione | 16MPa | |||
| Pressione massima di sollevamento | 17.5MPa | |||
| Pressione massima della testa di potenza in avanti | 14MPa | |||
| Pressione massima della testa di potenza inversa | 17.5MPa | |||
| Pressione massima di funzionamento della bombola di posizionamento | 17.5MPa | |||
| Angolo della trivella | Fuoco orizzontale più alto | 3.8m | ||
| Fuoco orizzontale più basso | 0.30m | |||
| Angolo di oscillazione del braccio di trivellazione | Sinistra 31°,Destra 32° | |||
| Angolo di lancio del braccio di trivellazione |
orizzontale verso il basso 23°, orizzontale verso l'alto° |
|||
| Angolo di lancio del telaio |
orizzontale verso il basso 100°, orizzontale verso l'alto° |
|||
| Angolo di oscillazione del telaio |
centro a sinistra 90° centro a destra 90° |
|||
Parametri tecnici del compressore d'aria abbinato del bulloniere a striscia ZTC153T:
| Modello | 18-17 |
| Dislocazione del gas (m3/min) | 18 |
| Pressione di spostamento del gas (bar) | 17 |
| Contenuto di contenitore di gas (L) | 189 |
| Contenuto di olio lubrificante ((L) | 105 |
| Produttore di motori diesel | Commissario |
| Modello | 6CTA8.3-C260 |
| Qty della bombola | 6 |
| Potenza nominale (kw) | 194 |
| Velocità di rotazione nominale (rpm) | 1400 |
| Contenuto di olio diesel ((L) | 24 |
| Contenuto di liquido di raffreddamento ((L) | 60 |
| Batteria | 6-QW-165MF*2 |
| Contenuto del serbatoio di carburante ((L) | 380 |
| Dimensione (mm) | 49808*1980*2320 |
| Peso (kg) | 4500 |
| Dimensione della valvola di ventilazione | 1-G2?? 1-G1?? |
| Modello | 18-17 |
| Dislocazione del gas (m3/min) | 18 |
| Pressione di spostamento del gas (bar) | 17 |
| Contenuto di contenitore di gas (L) | 189 |
| Contenuto di olio lubrificante ((L) | 105 |
| Produttore di motori diesel | Commissario |
| Modello | 6CTA8.3-C260 |
| Qty della bombola | 6 |
| Potenza nominale (kw) | 194 |
| Velocità di rotazione nominale (rpm) | 1400 |
| Contenuto di olio diesel ((L) | 24 |
| Contenuto di liquido di raffreddamento ((L) | 60 |
| Batteria | 6-QW-165MF*2 |
| Contenuto del serbatoio di carburante ((L) | 380 |
| Dimensione (mm) | 49808*1980*2320 |
| Peso (kg) | 4500 |
| Dimensione della valvola di ventilazione |
1-G2?? 1-G1?? |
