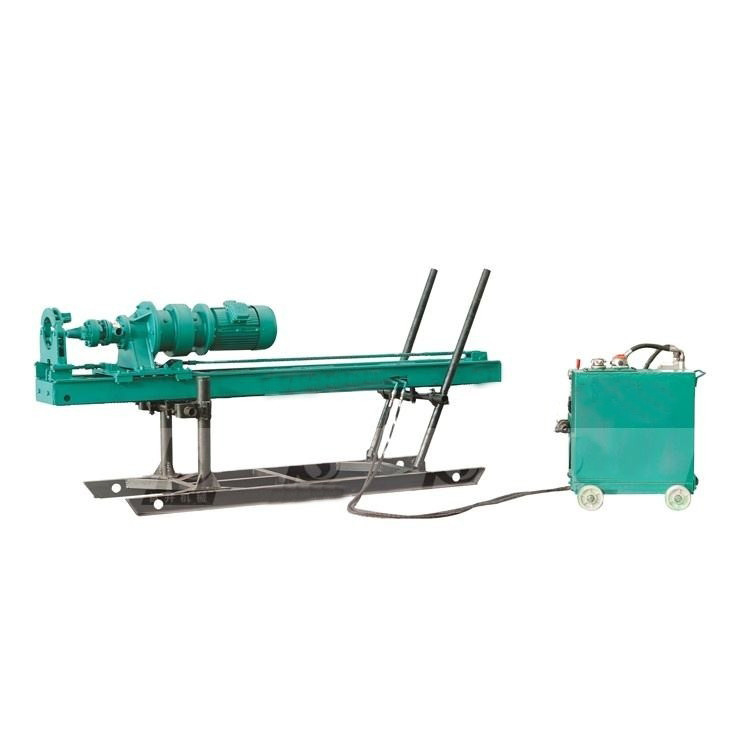

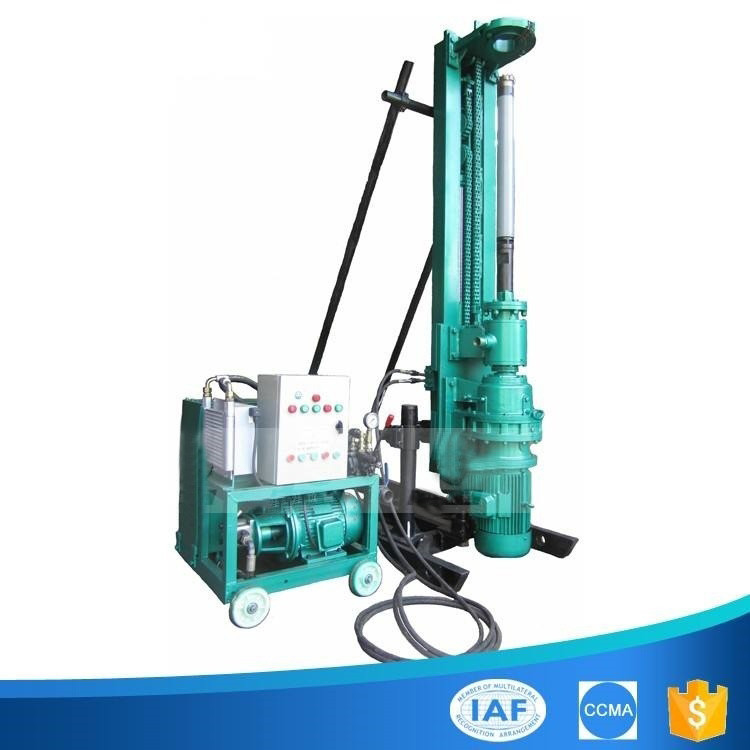

380V Maschera di trivellazione montata

Descrizione della trivellazione ZTMC40/70

1, semplice dispositivo su e giù

Il semplice dispositivo su e giù può regolare facilmente l'altezza orizzontale del foro del cavo di ancoraggio.

La piastra di nylon resistente all'usura può impedire l'usura del binario di guida quando la testa di alimentazione è in funzione.

2, testa di alimentazione affidabile

Il riduttore cicloidale e il motore elettrico formano la testa di potenza.

Il pacchetto d'aria è l'ingresso della sorgente d'aria dell'impattatore, nel frattempo può ridurre l'impatto della testa di potenza dalla canna di perforazione.

3, affidabile dispositivo di propulsione

Questo dispositivo adotta la propulsione idro-cilindrica e a catena con struttura compatta, grande forza di sollevamento e buona stabilità.

4, sistema di controllo centralizzato

Il funzionamento elettrico e il lavoro di perforazione sono entrambi controllati centralizzato.

La valvola di accelerazione unidirezionale può regolare la velocità di alimentazione in qualsiasi momento.

La ruota manuale della valvola di riduzione della propulsione può regolare la forza di propulsione in base alle diverse situazioni di lavoro.

5. conveniente meccanismo di regolazione su e giù

L'idro-cilindro verso l'alto e verso il basso può regolare rapidamente l'angolo della rotaia guida per soddisfare i requisiti di perforazione da diverse angolazioni.

L'idrocilindro di compensazione può garantire che la rotaia guida sia in posizione verticale sul terreno durante la perforazione verticale.

6. testa di potenza forte

7.componenti di potenza

Un motore elettrico asynchrono a 3 fasi e una pompa di olio a doppio ingranaggio forniscono energia per la trivellazione.

8. banco di controllo centralizzato

Il banco di controllo lontano dalla trivella può proteggere la sicurezza dell'operatore.

Il controllo centralizzato del bastone metallico rende facile e conveniente il controllo della trivellazione.

Il sistema idraulico avanzato consente di realizzare la rotazione e l'alimentazione veloci della trivellazione.

9. affidabile dispositivo di propulsione

Adotta il modello di alimentazione idro-cilindrico con struttura compatta, grande forza di sollevamento e buona stabilità

10. stazione idraulica compatta

Questa stazione idraulica fornisce mezzi di trasmissione per il sistema idraulico.

Il radiatore può ridurre la temperatura dell'olio in modo efficiente per evitare che l'olio idraulico cambi a bassa viscosità o venga distrutto a causa della temperatura molto elevata dell'olio.

La scatola di controllo elettrica può proteggere il motore elettrico per funzionare in modo sicuro.

Parametri tecnici della trivellazione ZTMG40/70:
