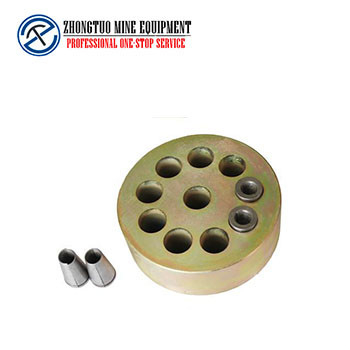

CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

I fori multipli di iso del CE ancorano l'accoppiatore degli accessori intorno al dispositivo di Anchorage

  • Evidenziare

    Il multiplo di iso fora gli accessori dell'ancora

    ,

    Il multiplo del CE fora gli accessori dell'ancora

    ,

    Dispositivo di Anchorage del giro dell'accoppiatore

  • Automazione
    Semiautomatico
  • filo del pc
    1-15holes
  • Pacchetto di trasporto
    Scatola di legno
  • Forma del cuneo
    2 chip o 3 chip
  • Certificazione
    CE; ISO
  • Servizio di assistenza al cliente
    Inseguimento orientamento & del servizio
  • Garanzia
    Un anno
  • Materiale
    Ferro duttile
  • Luogo di origine
    La CINA
  • Marca
    ZHONGTUO
  • Certificazione
    CE; ISO
  • Quantità di ordine minimo
    1
  • Imballaggi particolari
    caso di legno
  • Tempi di consegna
    7-15Days
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

I fori multipli di iso del CE ancorano l'accoppiatore degli accessori intorno al dispositivo di Anchorage

Accoppiatore di Anchorage del dispositivo di Anchorage intorno ai fori di Anchorage Mutiple



Descrizione di tensione della posta del filo intorno all'ancora piana

Anchorage è un dispositivo d'ancoraggio permanente utilizzato in calcestruzzo precompresso ed è una parte integrante di applicazione della forza del restringimento generata dai tendini rilevati in anticipo alla costruzione. Nelle strutture o nelle componenti sottoposte a post-tensionamento, per mantenere la tensione dei tendini rilevati in anticipo e trasmetterli all'interno del calcestruzzo, lo strumento d'ancoraggio può migliorare la portata del ponte, aumentare la portata del ponte e riduce il peso del ponte.



Specificazione di tensione della posta del filo intorno all'ancora piana

Dati tecnici di YJM13 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE (IDENTIFICAZIONE) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dati tecnici di YJM15 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE
(Identificazione)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Classificazione principale del ponte Anchorage

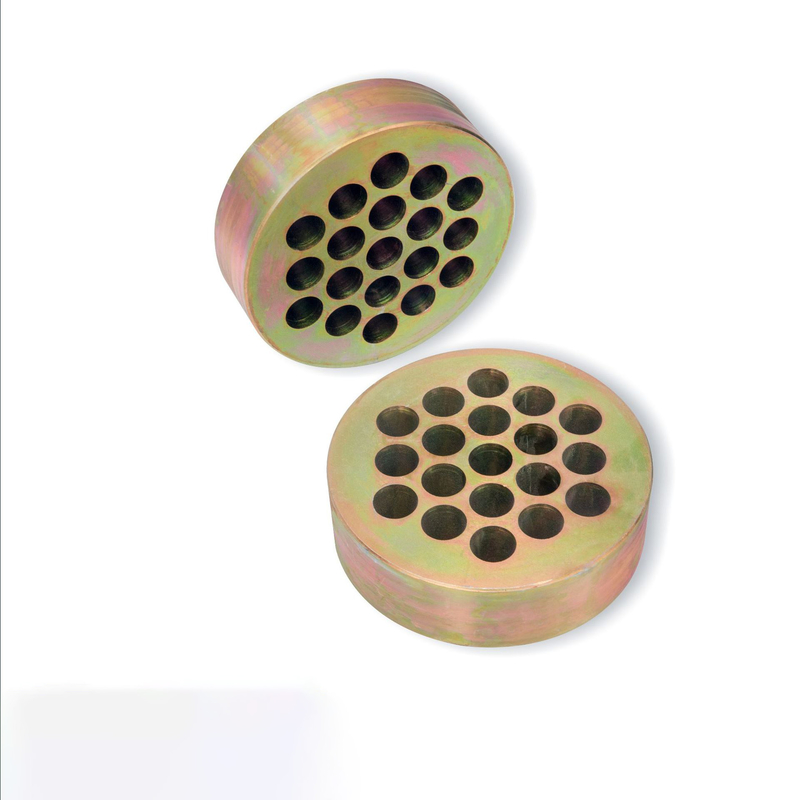

I fori multipli di iso del CE ancorano l'accoppiatore degli accessori intorno al dispositivo di Anchorage 0



Costruzione ed installazione delle ancore complesse
1. La costruzione e l'installazione degli ancoraggi complessi inoltre sono chiamate «costruzione ed installazione direzionali di ancoraggio». Con determinate misure tecniche, l'energia di esplosione e la scala di esplosione sono controllate rigorosamente, di modo che il suono, vibrazione, area di danno della costruzione di ancoraggio ed installazione e la gamma di crollo di oggetti rotti, è controllata entro i limiti specificati. In città ed in fabbriche, le vecchie costruzioni di ponti o strutture complesse sono richieste spesso, quali le costruzioni, le officine, i camini, le torri di acqua ed i vari fondamenti, che spesso sono costruiti ed installati con le ancore complesse.
2. Ci sono molti fattori da considerare nella costruzione e l'installazione degli ancoraggi complessi, compresi la geometria ed il materiale del corpo della costruzione e dell'installazione di ancoraggio, gli esplosivi ha usato, la quantità di tassa, la disposizione semplice della costruzione ed il metodo di carico, la copertura ed i provvedimenti cautelari e l'ambiente, ecc. circostanti. Fra loro, il più importante è il numero degli esplosivi e delle spese.



Campi di applicazione di tensione rilevata in anticipo intorno a Anchorage
Ponti stradali, ponti ferroviari, scambi urbani, rotaie urbane della luce, grattacieli, dighe di tutela dell'acqua e di idropotenza, terminali del porto, ancoraggio di massa di protezione del pendio della roccia, rinforzo del fondamento, tetto dell'ancora del tetto della miniera del tunnel, griglia rilevata in anticipo, sottopassaggio, grandi costruzioni, corridoi, gruppo di lavoro del magazzino, costruzione della torre, sollevamento pesante, scorrevole propulsione intermittente del film, ponte e sollevamento del tunnel, contenitori e navi grandi, traversine, sostituzione dei supporti del ponte, rinforzo della costruzione e del ponte, impianti antimagnetici ed anticorrosivi d'acciaio degli impianti di rinforzo, (ancore della fibra)), rinforzo di fibra del carbonio, costruzione pretesa del giacimento del fascio, ingegneria di precompressione esterna, cavi di soggiorno, cavi della sospensione, ecc.

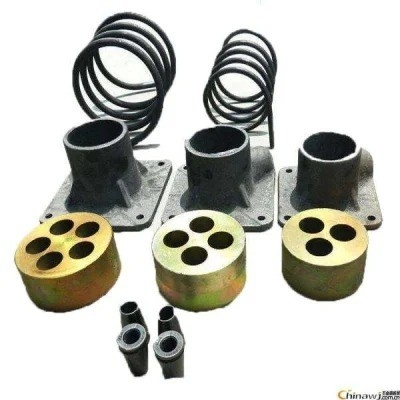

I fori multipli di iso del CE ancorano l'accoppiatore degli accessori intorno al dispositivo di Anchorage 1



Avvisi di tensione rilevata in anticipo intorno a Anchorage

(1) per il taglio delle costole rilevate in anticipo, una sega della mola dovrebbe essere utilizzata ed il taglio ad arco non dovrebbe essere usato;
(2) quando i fili d'acciaio sono impacchettati, dovrebbero essere raddrizzati fuori uno per uno, impacchettato nei pacchi e non devono essere disordinati. L'ancoraggio espulso o l'ancoraggio impresso all'estremità fissa del filo d'acciaio sarà montato in anticipo con la piastrina di appoggio ed il rinforzo a spirale;
(3) le attrezzature e gli strumenti utilizzati per la precompressione regolarmente saranno mantenuti e calibrati;
(4) prima che i tendini rilevati in anticipo siano sottoposti a tensione, la forza ed il rapporto concreti della prova di compressibilità saranno forniti. Quando la resistenza alla compressione di calcestruzzo soddisfa le richieste di progettazione e non è più bassa di 75% del grado di forza di progettazione, precomprimere può applicarsi;
(5) prima dei tendini di precompressione sono sottoposti a tensione, la superficie della piastrina di appoggio dovrebbe essere pulita e la qualità del calcestruzzo dietro la piastrina di appoggio dovrebbe essere controllata. Se c'è una cavità nel calcestruzzo, dovrebbe essere riparato con il mortaio a resina epossidica prima di sottoporre a tensione;
(6) quando l'ancora è installata, il piatto dell'ancora dovrebbe essere diritto, la clip dovrebbe essere stretta e la posizione della clip dovrebbe essere uniforme: ma la clip non dovrebbe essere battuta troppo duro quando stringe la clip, per non danneggiare la clip.
