3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage

Accoppiatore 15.24mm 12.7mm di Anchorage di 3 dei fori 4 fori dei fori 5 intorno a Anchorage

Prodotti - Accessori dell'ancora
  • Evidenziare

    Accoppiatore di Anchorage di 5 fori

    ,

    Accoppiatore 15.24mm di Anchorage

    ,

    12.7mm Anchorage rotondo

  • Automazione
    Semiautomatico
  • filo del pc
    1-15holes
  • Pacchetto di trasporto
    Scatola di legno
  • Forma del cuneo
    2 chip o 3 chip
  • Certificazione
    CE; ISO
  • Materiale
    Ferro duttile
  • Servizio di assistenza al cliente
    Inseguimento orientamento & del servizio
  • Garanzia
    Un anno
  • Luogo di origine
    La CINA
  • Marca
    ZHONGTUO
  • Certificazione
    CE; ISO
  • Quantità di ordine minimo
    1
  • Tempi di consegna
    7-15Days
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Accoppiatore 15.24mm 12.7mm di Anchorage di 3 dei fori 4 fori dei fori 5 intorno a Anchorage

  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
Ottieni prezzo Contattaci

Accoppiatore 15,24 12.7mm di Anchorage intorno a Anchorage 3 fori, 4 fori, 5 fori



Parametro tecnico dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte

Dati tecnici di YJM13 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE (IDENTIFICAZIONE) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dati tecnici di YJM15 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE
(Identificazione)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Introduzione dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte



Anchorage si riferisce ad un dispositivo d'ancoraggio permanente utilizzato in calcestruzzo precompresso. È uno strumento d'ancoraggio in una struttura o in una componente sottoposta a post-tensionamento per mantenere la tensione del tendine rilevato in anticipo e per trasmetterla all'interno del calcestruzzo. Inoltre è chiamato un'ancora rilevata in anticipo. Strumento.
Le ancore possono essere divise in due categorie secondo il tipo di uso:
(1): Uno strumento d'ancoraggio che è installato all'estremità del tendine di precompressione e può tenere sempre il tendine di precompressione in uno stato ancorato durante il processo di tensionamento del tendine di precompressione.
Gli ancoraggi di conclusione di tensione possono anche essere divisi negli ancoraggi clip tipi (YJM) per i fili d'acciaio rilevati in anticipo di tensionamento, le ancore affusolate d'acciaio (GZM) per sottoporre a tensione i fili di acciaio, le ancore della testata del molo (dm) per sottoporre a tensione il filo di acciaio ad alta resistenza dopo l'intestazione, il dado (YGM) per sottoporre a tensione il tondo per cemento armato rivestimento-rotolato, l'ancora dell'intestazione della freddo-colata (LMZ) per i pacchi delle linee equipotenziali di tensionamento del multi-filo, ecc. ad alta resistenza. Molti tipi.
(2) ancoraggio della Fisso-fine: Un ancoraggio installato all'estremità del tendine rilevato in anticipo, incluso solitamente in concreto ed usato per tensione, anche conosciuto come un'ancora di compressione o ancora di P.



Accoppiatore 15.24mm 12.7mm di Anchorage di 3 dei fori 4 fori dei fori 5 intorno a Anchorage 0

Ha buona prestazione dell'auto-errore, costruzione e sfruttamento conveniente, alto coefficiente d'ancoraggio di efficienza e l'affidabilità.



Campi di applicazione dell'ancora rilevata in anticipo sottoposta a post-tensionamento
(1). Per le costruzioni: Alloggio, costruzioni commerciali, grattacieli.
(2). Per ingegneria municipale: Ferrovia, strada principale, modo sopraelevato di velocità veloce, modo della metropolitana, ferrovia ad alta velocità, ecc.
(3). Per i progetti: Rinforzo di estrazione mineraria, dell'accatastamento, del fondamento, del pendio e della roccia, stazione di idropotenza, ancorante gli ingegneri, progetti di tutela dell'acqua, carro armato del gas o del petrolio, ecc.



Accoppiatore 15.24mm 12.7mm di Anchorage di 3 dei fori 4 fori dei fori 5 intorno a Anchorage 1



Caratteristiche di multi ancore dei fili

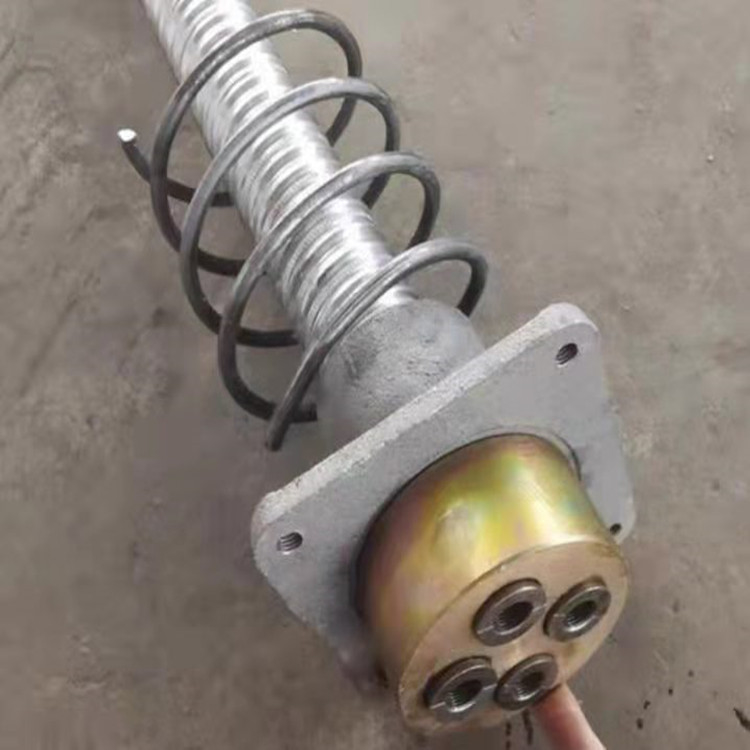

Il sistema di ancoraggio di YJM consiste di un sistema sollecitato dell'ancora dell'estremità (blocchetti capi sollecitati compresi dell'ancora dell'estremità, cunei dell'ancora, piastrina di appoggio dell'ancora, anelli rinforzanti d'acciaio a spirale) e del sistema dell'ancora del vicolo cieco (estremità della riparazione) (ancora compresa del vicolo cieco, cunei dell'ancora, piatto d'acciaio, anelli rinforzanti d'acciaio a spirale). È ampiamente usato nella precompressione e nella costruzione di tensionamento della posta.



Vantaggi di multi ancore dei fili



(1). Tipo: Unico foro, Multi-foro; Circolare, pianamente.

(2). Parti: Anello di ancora/piatto, cuneo, base di appoggio, ecc.

(3). Abbia un'alta efficienza dell'ancora e una buona prestazione stessa.

(4). Possiamo fabbricare tutti i tipi di ancoraggio e di attrezzatura rilevata in anticipo secondo il vostri requisito e disegni.

Accoppiatore 15.24mm 12.7mm di Anchorage di 3 dei fori 4 fori dei fori 5 intorno a Anchorage 2

Punte calde
1. Le ancore dovrebbero essere tenute correttamente e non ci dovrebbe essere ruggine, l'acqua e l'altro varie in uso.
2. applichi il lubrificante sulla superficie esterna della clip dello strumento e sulla superficie interna del foro conico del piatto dell'ancora prima dell'uso e spesso rimuova i detriti sulla superficie della clip.
3. le misure di sicurezza dovrebbero essere approntate durante sottoporre a tensione e nessuno può stare dopo la presa di tensionamento.
4. Il sistema dell'ancora dovrebbe essere usato insieme e non può essere mescolato con altri sistemi.
