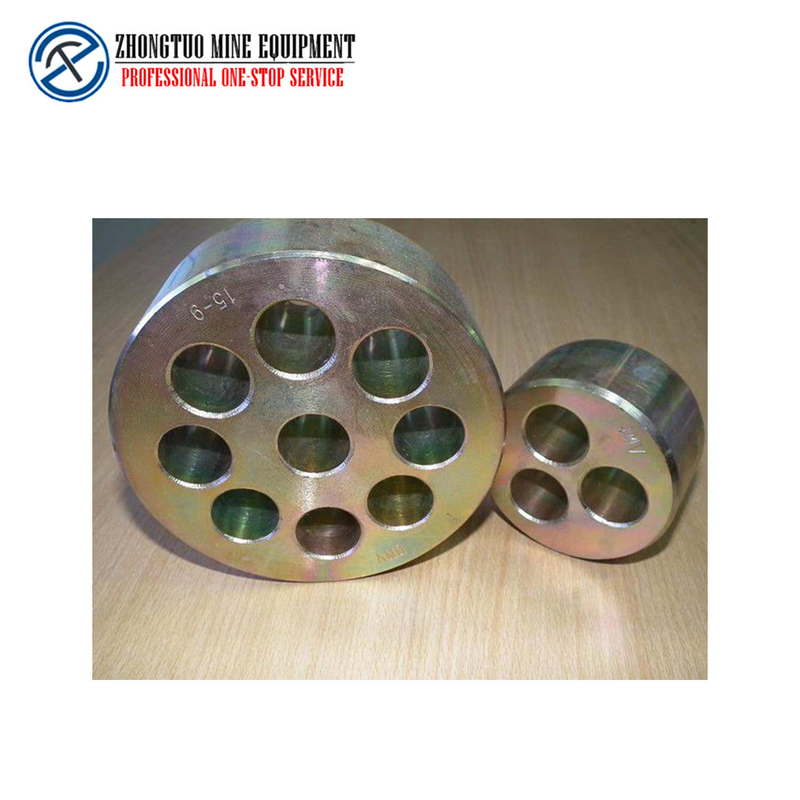

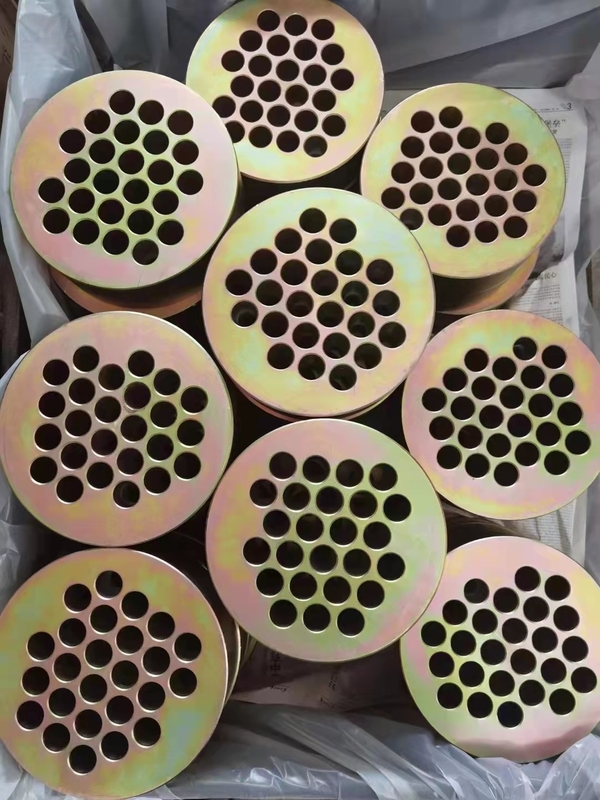

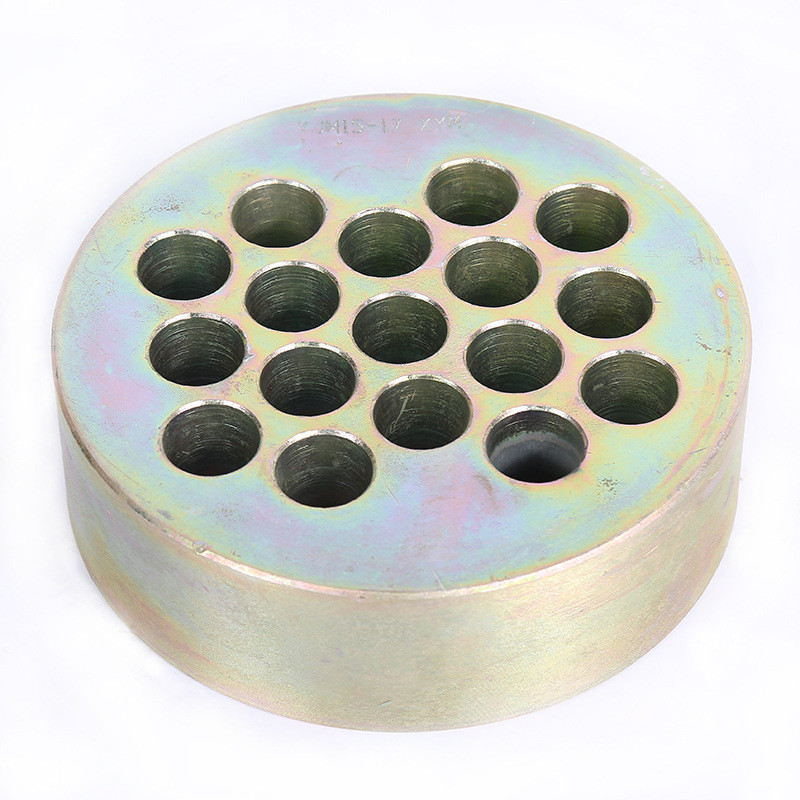

I multi fili ancorano le teste (cuneo placca) per il filo del PC di 15.7mm
Parametro tecnico dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte
1). Tipo: Unico foro, Multi-foro; Circolare, pianamente.

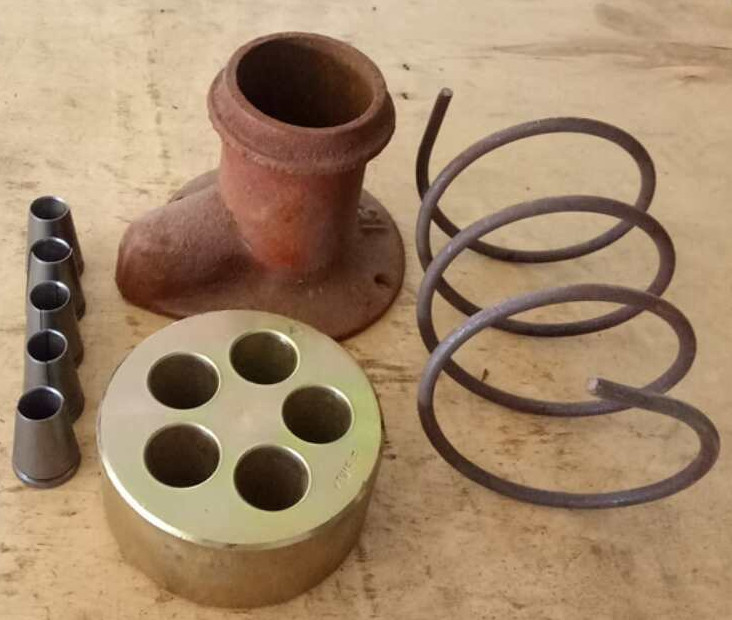

2). Parti: Anello di ancora/piatto, cuneo, base di appoggio, ecc.
3). Abbia un'alta efficienza dell'ancora e una buona prestazione stessa.
4). Possiamo fabbricare tutti i tipi di ancoraggio e di attrezzatura rilevata in anticipo secondo il vostri requisito e disegni.
Specificazione dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte
Dati tecnici di YJM13 Anchorage | ||||||||||
Specificazione | Testa dell'ancora | Piastrina di appoggio | Condotta | Rinforzo a spirale | Sollecitazione del Jack | |||||
ΦA | B | Quadrato | Giro | ΦE (IDENTIFICAZIONE) | ΦF | H | ΦG | N | ||
C*D | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Dati tecnici di YJM15 Anchorage | ||||||||||
Specificazione | Testa dell'ancora | Piastrina di appoggio | Condotta | Rinforzo a spirale | Sollecitazione del Jack | |||||
ΦA | B | Quadrato | Giro | ΦE (Identificazione) |
ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Introduzione dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte
Applicazione di serie YM15
Ponti stradali, ponti ferroviari, passaggi della città, ferrovia leggera urbana, grattacieli, tutela dell'acqua e diga di idropotenza, pilastro dell'ancora del porto: , rinforzo del fondamento ed ancoraggio della cima di massa della volta del tunnel di protezione del pendio della roccia, precompressi, del sottopassaggio, «di grandi progetti di costruzione di governo, ampia stanza del magazzino, costruzione della torre, sollevamento pesante, spingente propulsione intermittente sinoviale, i tunnel, i grandi contenitori e le navi, traversina, sostituzione del cuscinetto del ponte: Rinforzo della costruzione e del ponte, ingegneria di rinforzo, ingegneria antimagnetica ed anticorrosiva (ancora della fibra), rinforzo di fibra del carbonio, costruzione del fascio, ingegneria di precompressione esterna, cavo di soggiorno, cavo della sospensione, ecc.
Campi di applicazione dell'ancora rilevata in anticipo sottoposta a post-tensionamento
Ponti stradali, ponti ferroviari, scambi urbani, rotaie urbane della luce, grattacieli, dighe di tutela dell'acqua e di idropotenza, terminali del porto, ancoraggio di massa di protezione del pendio della roccia, rinforzo del fondamento, tetto dell'ancora del tetto della miniera del tunnel, griglia rilevata in anticipo, sottopassaggio, grandi costruzioni, corridoi, gruppo di lavoro del magazzino, costruzione della torre, sollevamento pesante, scorrevole propulsione intermittente del film, ponte e sollevamento del tunnel, contenitori e navi grandi, traversine, sostituzione dei supporti del ponte, rinforzo della costruzione e del ponte, impianti antimagnetici ed anticorrosivi d'acciaio degli impianti di rinforzo, (ancore della fibra)), rinforzo di fibra del carbonio, costruzione pretesa del giacimento del fascio, ingegneria di precompressione esterna, cavi di soggiorno, cavi della sospensione, ecc.
L'attenzione a sottoporre a tensione d'acciaio rilevato in anticipo di ancoraggio del filo

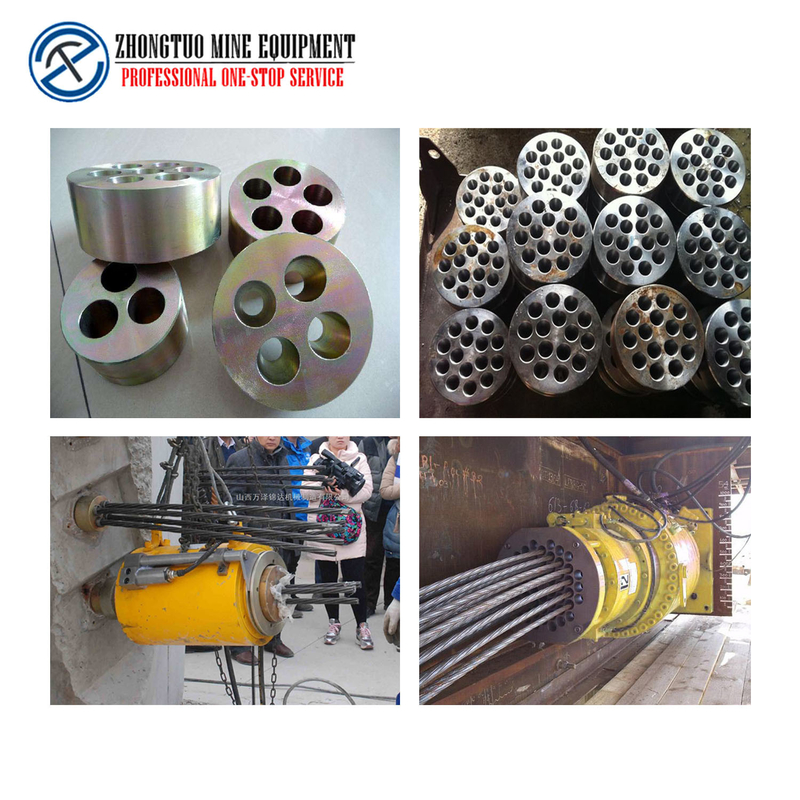

Sottoporre a tensione dell'ancoraggio d'acciaio rilevato in anticipo del filo è effettuato in tre fasi: pre-sottoponendo a tensione, sottoponendo a tensione iniziale e sottoponendo a tensione intermedio. Segua prego con attenzione i punti qui sotto:
1. L'ancoraggio di tensionamento dello stesso pacco dei fili d'acciaio deve essere effettuato simultaneamente ad entrambe l'estremità e l'acciaio principale dell'olio della presa è riempito lentamente di olio per sottoporre a tensione e la lettura del metro dell'olio è il fattore principale ed il valore dell'allungamento del filo d'acciaio è controllato. La differenza fra il valore reale dell'allungamento ed il valore teorico dell'allungamento è controllata all'interno di 6% più o negativo. La differenza fra l'allungamento dei fili d'acciaio ad entrambe l'estremità non dovrebbe essere maggior di 5% ed è vietato rigorosamente per allungare un'estremità. I pacchi d'acciaio che sono sottoposti a tensione contemporaneamente sono controllati tramite doppio controllo. Per i pacchi d'acciaio che sono allungati due volte, il valore dell'allungamento dovrebbe essere utilizzato per il composto sottoporre a tensione nel primo ed il valore di tensionamento della forza dovrebbe essere usato per sottoporre a tensione supplementare di secondo stadio. I valori dell'allungamento sono registrati in tempo.
2. La trave a scatola è mossa ed immagazzinata. Un sollevatore gomma tipo del fascio da 900 tonnellate è utilizzato per sollevare e muovere la trave a scatola verso l'area di memoria a fascio di elettroni e la piattaforma di memoria a fascio di elettroni è stata allineata. L'area di memoria a fascio di elettroni adotta la memoria a fascio di elettroni di doppio strato.
3. riempire di malta del foro. La conduttura precompressa che riempie di malta adotta un processo riempiente di malta a vuoto. Riempire di malta continuo con la vite che riempie di malta la pompa, quando la concentrazione dei residui che escono dall'ugello riempiente di malta è coerente con la concentrazione nella pompa riempiente di malta, collega il porto riempiente di malta della conduttura ed apre la valvola del porto riempiente di malta per riempire di malta. Quando i residui attraversano il tubo trasparente, la valvola del porto di scarico del pulsometro può essere chiusa. Quando la consistenza dei residui che escono dal tubo di scarico è la stessa di prima del riempimento, la valvola di scarico può essere chiusa ed i residui possono essere premuti continuamente. Dopo avere sollevato la pressione nella conduttura a 0.50-0.60 MPa, applichi la pressione per 3 minuti e chiuda la valvola riempiente di malta. Riempire di malta della stessa conduttura dovrebbe essere effettuato continuamente ed essere completato contemporaneamente.
Punte calde circa la multi ancora dei fili
1. Le ancore dovrebbero essere tenute correttamente e non ci dovrebbe essere ruggine, l'acqua e l'altro varie in uso.
2. applichi il lubrificante sulla superficie esterna della clip dello strumento e sulla superficie interna del foro conico del piatto dell'ancora prima dell'uso e spesso rimuova i detriti sulla superficie della clip.
3. le misure di sicurezza dovrebbero essere approntate durante sottoporre a tensione e nessuno può stare dopo la presa di tensionamento.
4. Il sistema dell'ancora dovrebbe essere usato insieme e non può essere mescolato con altri sistemi.
