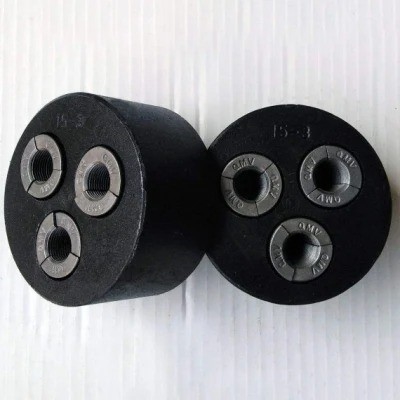

Anchorage Round Post Tensioning Anchor Head 4Holes

Testa di tensionamento 4Holes dell'ancora della posta del giro di Anchorage

Prodotti - Accessori dell'ancora
  • Evidenziare

    Testa di tensionamento dell'ancora della posta rotonda

    ,

    ancora di tensionamento della posta 4Holes

    ,

    Anchorage precompresso d'acciaio

  • Materiale
    Acciaio
  • Filo del PC
    1-15holes
  • Norma
    AiSi, ASTM, BACCANO, en, GB, JIS
  • Certificazione
    CE; ISO
  • CODICE DI HS
    7316000000
  • Capacità di produzione
    20000pieces/Month
  • Diametro
    3/16in, 1/4in, 5/16in, 12mm, possono essere personalizzati
  • Garanzia
    Un anno
  • Luogo di origine
    La Cina
  • Marca
    ZHONGTUO
  • Certificazione
    CE; ISO
  • Quantità di ordine minimo
    1
  • Imballaggi particolari
    Scatole di legno
  • Tempi di consegna
    7-15days
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Testa di tensionamento 4Holes dell'ancora della posta del giro di Anchorage

  • Anchorage Round Post Tensioning Anchor Head 4Holes
  • Anchorage Round Post Tensioning Anchor Head 4Holes
Ottieni prezzo Contattaci

Testa 4Holes dell'ancora di post-tensionamento del giro di Anchorage



Descrizione di Anchorage

Anchorage è un dispositivo d'ancoraggio permanente utilizzato in calcestruzzo precompresso ed è una parte importante di applicazione della forza del restringimento generata dai tendini rilevati in anticipo alla costruzione. Nelle strutture o nelle componenti sottoposte a post-tensionamento, per mantenere la tensione dei tendini rilevati in anticipo e trasmetterli all'interno del calcestruzzo, lo strumento d'ancoraggio può migliorare la portata del ponte, aumentare la portata del ponte e riduce il peso del ponte.

Il sistema della PALESTRA è di consistere dell'ancora della sforzo-fine, dell'ancora fissa dell'estremità, dell'accoppiatore dell'ancora e del tubo ondulato.
Può essere diviso in GYM13, GYM15, serie GYM18 delle ancore rotonde e GBM13, la serie GBM15 delle ancore piane, inoltre abbiamo filo di acciaio ad alta resistenza GYM5, ancora di serie GYM7.



Parametro tecnico di tensione della posta del filo intorno all'ancora piana



Dati tecnici di YJM13 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Stessing Jack
ΦA B Quadrato Giro ΦE (IDENTIFICAZIONE) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dati tecnici di YJM15 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE
(Identificazione)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Classificazione principale del ponte Anchorage





Testa di tensionamento 4Holes dell'ancora della posta del giro di Anchorage 0



Precompressione dell'applicazione di Anchorage

La precompressione di Anchorage facendo uso dell'ancora di organizzazione civile placca che è ampiamente usata per i progetti differenti, quali la strada e ponte ferroviario, fabbrica industriale su grande scala, grattacielo, diga idroelettrica, ingegneria geotecnica, ecc.

Testa di tensionamento 4Holes dell'ancora della posta del giro di Anchorage 1



Metodo generale della costruzione e dell'installazione di ancoraggio
Il metodo generale della costruzione e dell'installazione di ancoraggio è di mettere un piccolo numero di esplosivi al fondo del foro, ampliare in una forma sferica dopo parecchie costruzioni di ancoraggio e le installazioni ed infine ha messo gli esplosivi nella costruzione e nell'installazione di ancoraggio. Rispetto al metodo della costruzione e dell'installazione di ancoraggio del foro, questo metodo presenta i vantaggi di buon effetto della costruzione e dell'installazione di ancoraggio, di alta efficienza del lavoro, di progresso veloce e di consumo basso di esplosivi. Questo metodo è usato spesso nella costruzione e nell'installazione di brevi ancore del mucchio per le fondazioni superficiali.



Punte calde
1. Le ancore dovrebbero essere tenute correttamente e non ci dovrebbe essere ruggine, l'acqua e l'altro varie in uso.
2. applichi il lubrificante sulla superficie esterna della clip dello strumento e sulla superficie interna del foro conico del piatto dell'ancora prima dell'uso e spesso rimuova i detriti sulla superficie della clip.
3. le misure di sicurezza dovrebbero essere approntate durante sottoporre a tensione e nessuno può stare dopo la presa di tensionamento.
4. Il sistema dell'ancora dovrebbe essere usato insieme e non può essere mescolato con altri sistemi.



Etichette:

I multi fori precompressi ancorano gli accessori

Tensione della posta intorno alle ancore piane

Ancora rilevata in anticipo del cavo del filo del PC
