Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio

Prodotti - Accessori dell'ancora
  • Evidenziare

    Precompressione del filo del pc che sollecita Anchorage

    ,

    Accessori dell'ancora di tensione della posta

    ,

    Testa di sollecitazione rilevata in anticipo di Anchorage

  • Forma del prodotto
    Giro
  • Composizione chimica
    acciaio
  • Pacchetto di trasporto
    Scatola di legno
  • Forma del cuneo
    2 chip o 3 chip
  • Certificazione
    CE; ISO
  • Materiale
    Ferro duttile
  • Servizio di assistenza al cliente
    Inseguimento orientamento & del servizio
  • Luogo di origine
    La Cina
  • Luogo di origine
    La Cina
  • Marca
    ZHONGTUO
  • Certificazione
    CE; ISO
  • Quantità di ordine minimo
    1
  • Tempi di consegna
    7-15days
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio

  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
Ottieni prezzo Contattaci

Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio

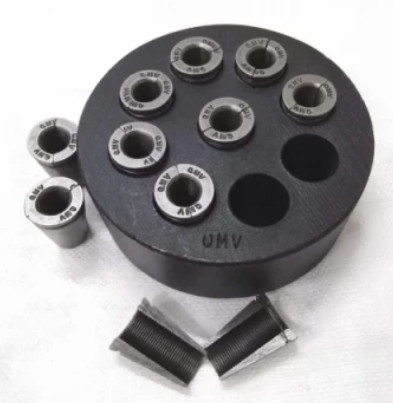

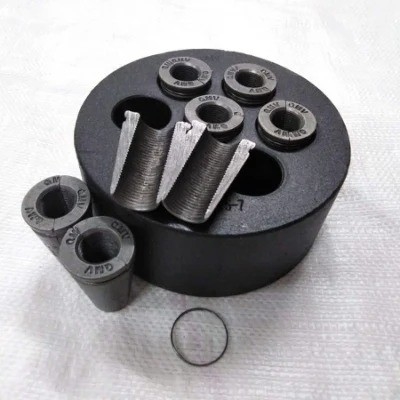

Precomprima il dispositivo di ancoraggio è installato all'estremità del filo d'acciaio e può sottoporre a tensione l'ancoraggio. (ancora rotonda, ancora piana)



Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio 0



Parametro tecnico dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte

Dati tecnici di YJM13 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE (IDENTIFICAZIONE) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dati tecnici di YJM15 Anchorage
Specificazione Testa dell'ancora Piastrina di appoggio Condotta Rinforzo a spirale Sollecitazione del Jack
ΦA B Quadrato Giro ΦE
(Identificazione)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Introduzione dell'ancora rilevata in anticipo di tensionamento dell'attrezzatura del ponte



Il sistema della PALESTRA è di consistere dell'ancora della sforzo-fine, dell'ancora fissa dell'estremità, dell'accoppiatore dell'ancora e del tubo ondulato.
Può essere diviso in GYM13, GYM15, serie GYM18 delle ancore rotonde e GBM13, la serie GBM15 delle ancore piane, inoltre abbiamo filo di acciaio ad alta resistenza GYM5, ancora di serie GYM7.

1. GYM15 si applica a 15.2/15.24mm, filo del pc di 15.7mm.
2. GYM13 si applica al filo del pc di 12.7mm, di 12.5mm & di 12.9mm.
3. GYM18 si applica al filo del pc di 17.8mm.
4. GYM22 si applica al filo del pc di 21.6/21.8mm.
5. GYM11 si applica al filo del pc di 10.8mm.
6. GYM10 si applica a 9.3mm, filo del pc di 9.53mm.
7. GYM7, GYM6, GYM5 si applicano a 7.0mm, 6.0mm, cavo costolato a spirale del pc di 5.0mm.



Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio 1

Ha buona prestazione dell'auto-errore, costruzione e sfruttamento conveniente, alto coefficiente d'ancoraggio di efficienza e l'affidabilità.



Campi di applicazione dell'ancora rilevata in anticipo sottoposta a post-tensionamento
(1). Per le costruzioni: Alloggio, costruzioni commerciali, grattacieli.
(2). Per ingegneria municipale: Ferrovia, strada principale, modo sopraelevato di velocità veloce, modo della metropolitana, ferrovia ad alta velocità, ecc.
(3). Per i progetti: Rinforzo di estrazione mineraria, dell'accatastamento, del fondamento, del pendio e della roccia, stazione di idropotenza, ancorante gli ingegneri, progetti di tutela dell'acqua, carro armato del gas o del petrolio, ecc.



Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio 2





Vantaggi di multi ancore dei fili



(1). Tipo: Unico foro, Multi-foro; Circolare, pianamente.

(2). Parti: Anello di ancora/piatto, cuneo, base di appoggio, ecc.

(3). Abbia un'alta efficienza dell'ancora e una buona prestazione stessa.

(4). Possiamo fabbricare tutti i tipi di ancoraggio e di attrezzatura rilevata in anticipo secondo il vostri requisito e disegni.

Precompressione del filo del pc che sollecita la testa ed i cunei dell'ancora di tensione della posta di ancoraggio 3

Punte calde
1. Le ancore dovrebbero essere tenute correttamente e non ci dovrebbe essere ruggine, l'acqua e l'altro varie in uso.
2. applichi il lubrificante sulla superficie esterna della clip dello strumento e sulla superficie interna del foro conico del piatto dell'ancora prima dell'uso e spesso rimuova i detriti sulla superficie della clip.
3. le misure di sicurezza dovrebbero essere approntate durante sottoporre a tensione e nessuno può stare dopo la presa di tensionamento.
4. Il sistema dell'ancora dovrebbe essere usato insieme e non può essere mescolato con altri sistemi.




Etichette:

I multi fori precompressi ancorano gli accessori

Tensione della posta intorno alle ancore piane

Ancora rilevata in anticipo del cavo del filo del PC
