12.7 / foro Anchorage dell'ancora del cavo del filo di acciaio di 15,2/17.8mm mono/multi di tensione di tensionamento della posta

post-tensione di tensionamento dell'ancora del cavo del filo di acciaio di 12.7/15.2/17.8mm mono/ancoraggio del multi-foro

Descrizione di tensione della posta del filo intorno all'ancora piana

Anchorage è un dispositivo d'ancoraggio permanente utilizzato in calcestruzzo precompresso ed è una parte integrante di applicazione della forza del restringimento generata dai tendini rilevati in anticipo alla costruzione. Nelle strutture o nelle componenti sottoposte a post-tensionamento, per mantenere la tensione dei tendini rilevati in anticipo e trasmetterli all'interno del calcestruzzo, lo strumento d'ancoraggio può migliorare la portata del ponte, aumentare la portata del ponte e riduce il peso del ponte.

Specificazione di tensione della posta del filo intorno all'ancora piana

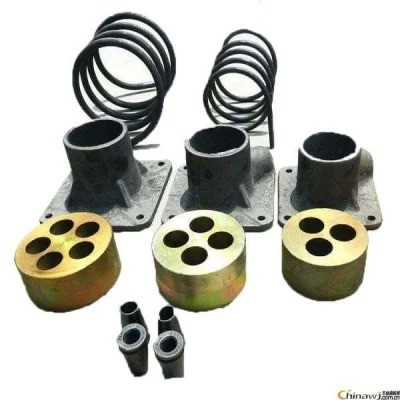

Classificazione principale del ponte Anchorage

Classificazione principale

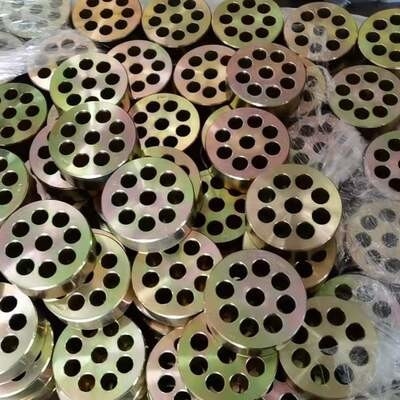

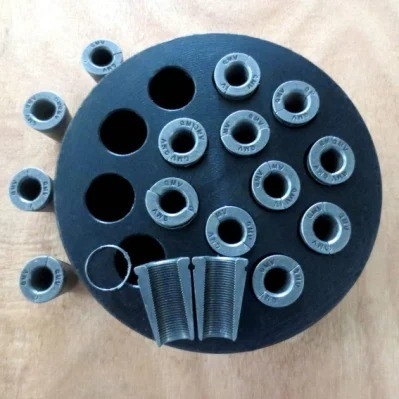

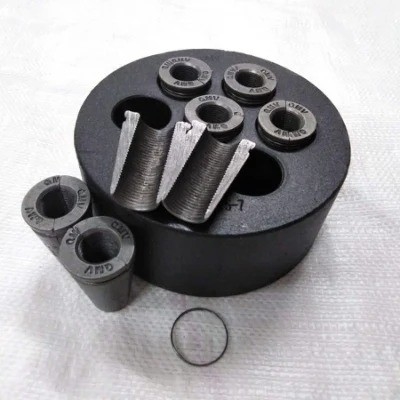

(1) ancora rotonda

Il modello della specificazione è espresso come: YJM15-N (YM15-N) o YJM13-N (YM13-N); questo tipo di ancora ha buon auto-ancorando la prestazione. Per sottoporre a tensione, una presa del attraverso-centro è usata generalmente.

(2) ancora piana

Il modello della specificazione è espresso come: BJM15-N (BM15-N) o BJM13-N (BM13-N) (B, la prima lettera del cinese Pinyin per le ancore piane, rappresentante il significato delle ancore piane); le ancore piane pricipalmente sono utilizzate per i ponti la superficie rilevata in anticipo orizzontale, lastra vuota e la trave a scatola di altezza ridotta fa la distribuzione di sforzo più anche e ragionevole e più ulteriormente ridurre lo spessore della struttura.

(3) ancora avvolta

(Ancoraggio fisso di conclusione) il modello della specificazione è espresso come: JYM15-N (YMP15-N) o JYM13-N (YMP13-N); è adatto a situazione dove lo sforzo di progettazione all'estremità della componente è grande o lo spazio dell'estremità è limitato. Usa l'estrusione che la macchina preme la manica di compressione sul trefolo. Pre-è incastonato nel concreto ed è sistemato come richiesto. Dopo che il calcestruzzo ha solidificato alla forza di progettazione, è allungato.

Campi di applicazione di tensione rilevata in anticipo intorno a Anchorage
Ponti stradali, ponti ferroviari, scambi urbani, rotaie urbane della luce, grattacieli, dighe di tutela dell'acqua e di idropotenza, terminali del porto, ancoraggio di massa di protezione del pendio della roccia, rinforzo del fondamento, tetto dell'ancora del tetto della miniera del tunnel, griglia rilevata in anticipo, sottopassaggio, grandi costruzioni, corridoi, gruppo di lavoro del magazzino, costruzione della torre, sollevamento pesante, scorrevole propulsione intermittente del film, ponte e sollevamento del tunnel, contenitori e navi grandi, traversine, sostituzione dei supporti del ponte, rinforzo della costruzione e del ponte, impianti antimagnetici ed anticorrosivi d'acciaio degli impianti di rinforzo, (ancore della fibra)), rinforzo di fibra del carbonio, costruzione pretesa del giacimento del fascio, ingegneria di precompressione esterna, cavi di soggiorno, cavi della sospensione, ecc.

Avvisi di tensione rilevata in anticipo intorno a Anchorage

(1) per il taglio delle costole rilevate in anticipo, una sega della mola dovrebbe essere utilizzata ed il taglio ad arco non dovrebbe essere usato;
(2) quando i fili d'acciaio sono impacchettati, dovrebbero essere raddrizzati fuori uno per uno, impacchettato nei pacchi e non devono essere disordinati. L'ancoraggio espulso o l'ancoraggio impresso all'estremità fissa del filo d'acciaio sarà montato in anticipo con la piastrina di appoggio ed il rinforzo a spirale;
(3) le attrezzature e gli strumenti utilizzati per la precompressione regolarmente saranno mantenuti e calibrati;
(4) prima che i tendini rilevati in anticipo siano sottoposti a tensione, la forza ed il rapporto concreti della prova di compressibilità saranno forniti. Quando la resistenza alla compressione di calcestruzzo soddisfa le richieste di progettazione e non è più bassa di 75% del grado di forza di progettazione, precomprimere può applicarsi;
(5) prima dei tendini di precompressione sono sottoposti a tensione, la superficie della piastrina di appoggio dovrebbe essere pulita e la qualità del calcestruzzo dietro la piastrina di appoggio dovrebbe essere controllata. Se c'è una cavità nel calcestruzzo, dovrebbe essere riparato con il mortaio a resina epossidica prima di sottoporre a tensione;
(6) quando l'ancora è installata, il piatto dell'ancora dovrebbe essere diritto, la clip dovrebbe essere stretta e la posizione della clip dovrebbe essere uniforme: ma la clip non dovrebbe essere battuta troppo duro quando stringe la clip, per non danneggiare la clip.
