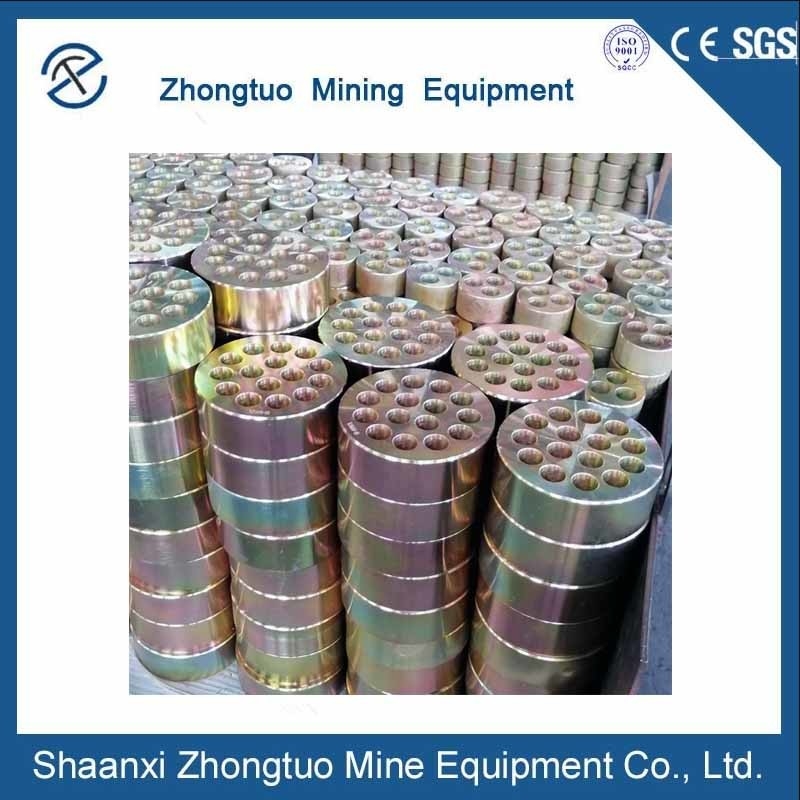

Ancoraggio di post tensione con ancoraggio multi-buco per cavo in acciaio da 12,7 / 15,2 / 17,8 mm

L'ancoraggio è un dispositivo di ancoraggio permanente utilizzato nel calcestruzzo pretensato che è essenziale per applicare alla struttura la forza di contrazione generata dai tendini pretensati.Lo strumento di ancoraggio nelle strutture o componenti post-tesa può migliorare la capacità portante del ponte, allungare la sua lunghezza e ridurre il suo peso mantenendo la tensione dei tendini pre-stressati e trasmettendola all'interno del calcestruzzo.

Sostituzione di ponti, rinforzo di ponti e edifici, ingegneria del rinforzo in acciaio, costruzione di cantieri di travi pretensate, cavo di sospensione, cavo di sospensione, intercambio urbano, ferrovia leggera,edificio di grandi dimensioni, conservazione dell'acqua e diga idroelettrica, molo portuale, ancoraggio per la protezione delle pendici rocciose, ancoraggio del tetto delle miniere tunnel, costruzione di torri, sollevamento pesante, ecc.

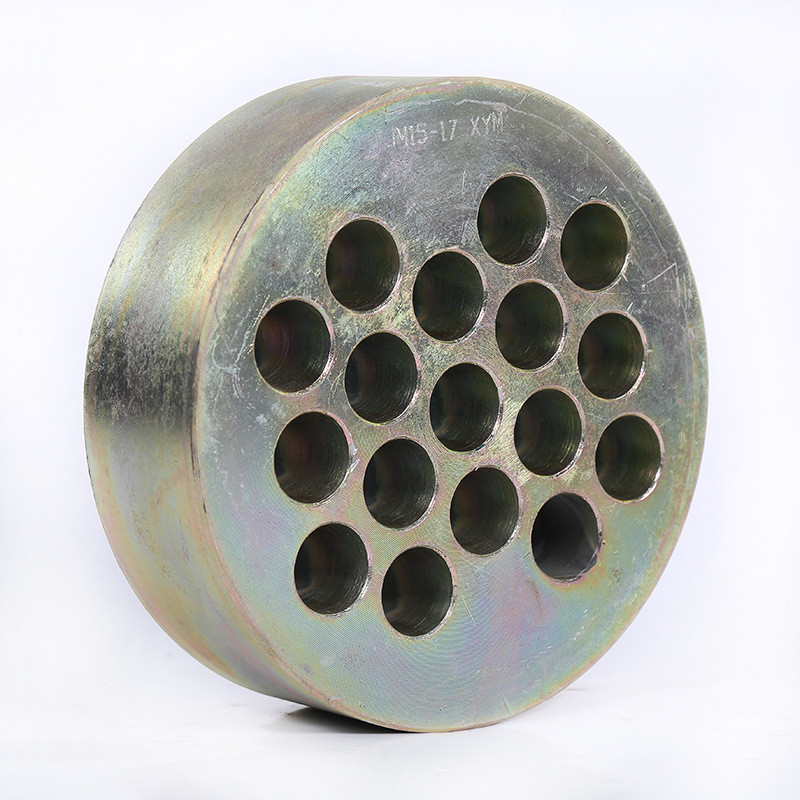

(1) Ancora rotonda
Il modello di specifiche è indicato come YJM15-N (YM15-N) o YJM13-N (YM13-N); questo tipo di ancoraggio ha eccellenti prestazioni di autoancoraggio.

(2) Ancora piatta.
Il modello di specifiche è espresso come: BJM15-N (BM15-N) o BJM13-N (BM13-N) (B, la prima lettera del pinyin cinese per ancore piatte, rappresenta il significato di ancore piatte);le ancore piatte sono utilizzate principalmente per i pontiLa superficie orizzontale pre-stressata, la lastra cava e la trave della scatola a bassa altezza garantiscono una distribuzione uniforme e adeguata delle sollecitazioni riducendo allo stesso tempo lo spessore della struttura.

(3) Ancora avvolta.

(ancoraggio fisso) Il modello di specifiche è indicato come JYM15-N (YMP15-N) o JYM13-N (YMP13-N);è adatto a situazioni in cui lo sforzo di progettazione alla fine del componente è elevato o lo spazio finale è limitato. Si utilizza l'estrusione. La macchina applica la manica di spremitura al filo stratificato. È pre-incorporato nel calcestruzzo e assemblato come necessario. Dopo che il calcestruzzo è stato impostato alla resistenza specificata,E' allungato.

(1) Quando si tagliano le costole pre-stressate, si usa una sega a triturazione piuttosto che il taglio ad arco.

(2) Quando i fili d'acciaio sono raggruppati, devono essere raddrizzati uno alla volta, raggruppati in raggruppamenti e non disordinati.L'ancoraggio estruso o in rilievo all'estremità fissa del filo d'acciaio deve essere preassemblato con la piastra portante e il rinforzo a spirale.

(3) Le apparecchiature e gli strumenti utilizzati per la pretensione devono essere costantemente mantenuti e calibrati.

(4) Prima di applicare la tensione ai tendini pre-stressati, è necessario presentare il risultato della prova di resistenza e compressione del calcestruzzo.Quando la resistenza alla compressione del calcestruzzo soddisfa i criteri di progettazione ed è non inferiore al 75% del grado di resistenza di progettazione, può essere utilizzata la pretensione.
(5) Prima di tendere i tendini di pretensione, pulire la superficie della piastra portante e ispezionare il calcestruzzo dietro di essa.

(6) Quando l'ancora è montata, la piastra d'ancora deve essere dritta, la pinza deve essere serrata e la posizione della pinza deve essere uniforme;la graffetta non deve essere martellata troppo forte quando si stringe la graffetta per evitare di danneggiarla.
